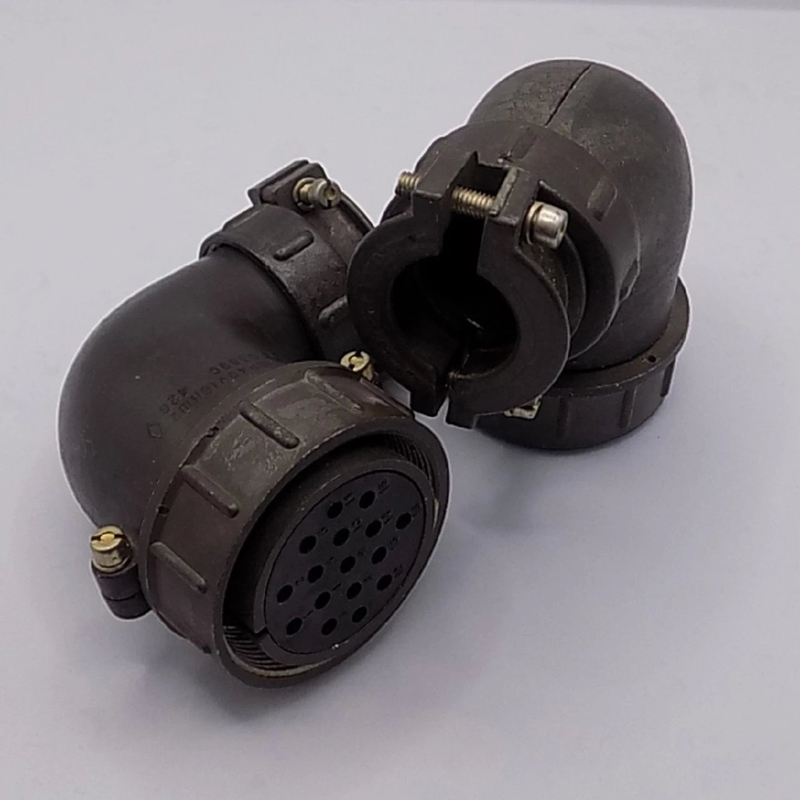

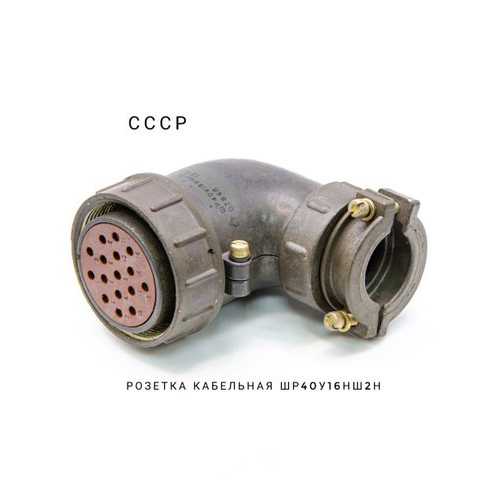

Разъём ШР40У16НШ2 — это кабельная розетка серии ШР, относящаяся к низкочастотным цилиндрическим электрическим соединителям общего назначения. Она широко применяется в радиоэлектронной и радиотехнической аппаратуре для подключения кабелей к приборным частям или другим разъёмам.

Расшифровка обозначения

• ШР — тип соединителя (цилиндрический разъём серии ШР).

• 40 — условный диаметр корпуса (габаритный размер).

• У — конструктивное исполнение: угловой патрубок (подходит для компактной прокладки кабеля вблизи стенок или корпусов).

• 16 — количество контактов в разъёме.

• Н — вид гайки патрубка: предназначена для неэкранированного кабеля (в отличие от «Э» — для экранированного).

Назначение и режим работы

Розетка ШР40У16НШ2 используется в цепях постоянного и переменного тока с частотой до 3 МГц при напряжениях до примерно 850 В (амплитудное значение). Это типичный интерфейс для межблочного соединения модулей, блоков питания, измерительной и радиоappаратной части, где требуется надёжный механический и электрический контакт.

Конструкция и взаимозаменяемость

Соединитель имеет резьбовое сочленение с противоположной частью (обычно вилкой ШРГ или аналогичным блочным разъёмом), позиционирование корпусов обеспечивается одношпоночной поляризацией. Контакты, как правило, выполнены с серебряным покрытием, что снижает переходное сопротивление и гарантирует стабильность соединения.
Разъём взаимосочленяется с блочными вилками/розетками серии ШРГ по ТУ ГЕО.364.108 и может совместно использоваться с разъёмами 2РТТ по соответствующим ТУ, что повышает гибкость при монтаже.

Мы можем дополнительно описать типоразмер габаритов, допустимые токи на контакт и рекомендации по подбору кабеля и вариантов монтажа.
