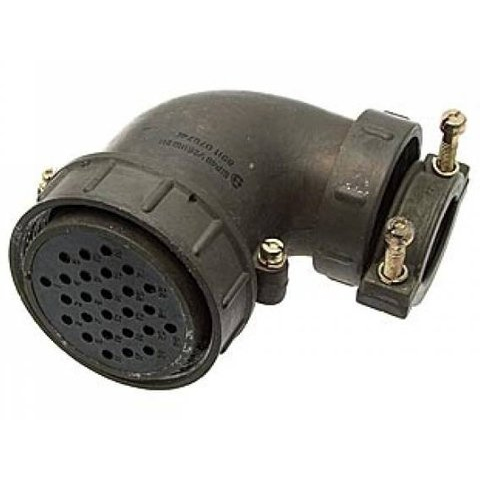

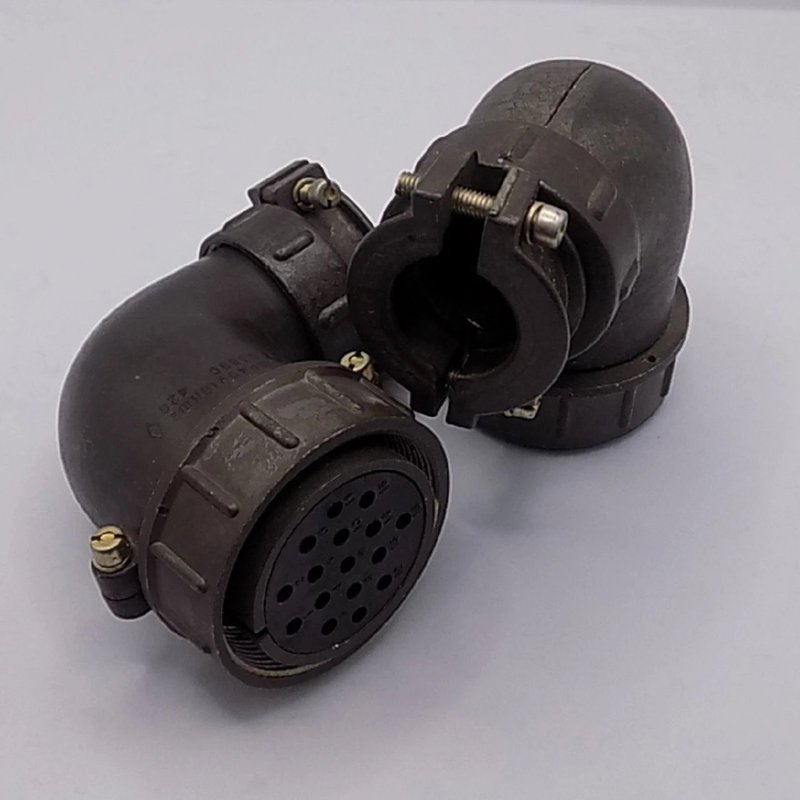

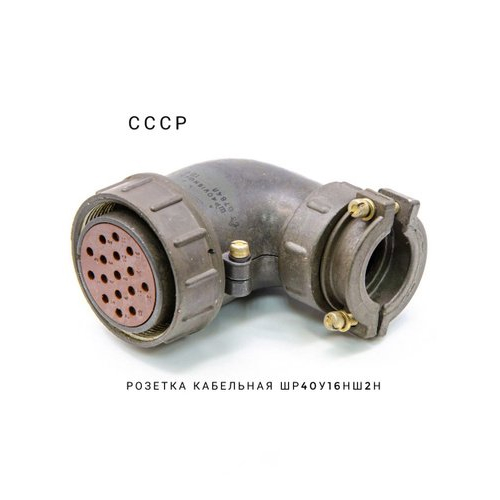

ШР40У16НШ2 — это кабельная угловая розетка цилиндрического разъема серии ШР, предназначенная для надежного электрического соединения в промышленной аппаратуре. Она используется для работы в цепях постоянного и переменного тока (до 3 МГц) при напряжении до 850 В.

Маркировка

Обозначение расшифровывается так: ШР — тип соединителя, 40 — условный размер корпуса, У — угловое исполнение патрубка, 16 — количество контактов, Н — гайка патрубка для неэкранированного кабеля, Ш — вид контактов (с штыревыми гнездами), 2 — сочетание контактов.

Технические характеристики

Розетка имеет 16 контактов: 14 шт. диаметром 1,5 мм и 2 шт. диаметром 2,5 мм, с сопротивлением контакта не более 2,5 мОм (для 1,5 мм) и 1 мОм (для 2,5 мм).
Соединяется резьбовым способом с соответствующими вилками, такими как ШР40П16ЭШ2 или ШР40ПК16НШ2.
Соответствует ТУ 6313-022-61929916-2015 и имеет сертификат ЕАЭС.

Применение

Применяется в радиоэлектронной и радиотехнической аппаратуре для соединения проводов, кабелей и блоков, где требуется компактное угловое подключение неэкранированного кабеля.
