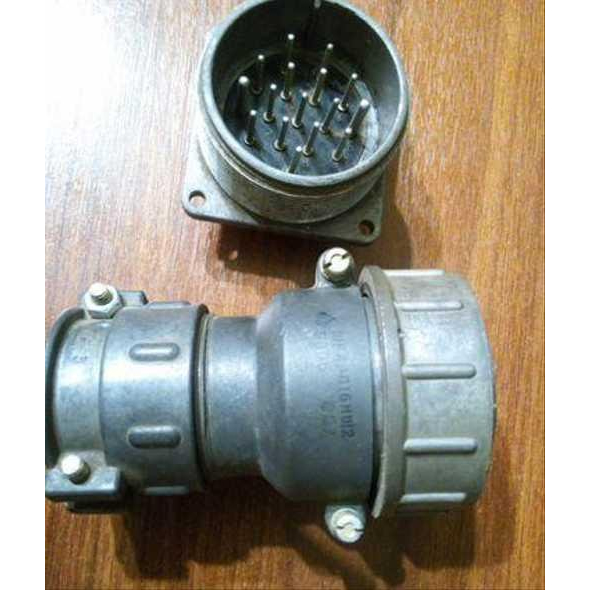

ШР40У16НШ2 - это кабельная розетка, предназначенная для работы в электрических цепях как постоянного, так и переменного тока, с частотой до 3 МГц и напряжением до 850 В. Она относится к серии соединителей ШР, которые используются в электро- и радиоаппаратуре для соединения и разъединения проводов, кабелей и узлов.

Основные характеристики

• Тип соединителя : Негерметичный, цилиндрический.
• Количество контактов : 16.
• Конструктивное исполнение : Угловой патрубок для неэкранированного кабеля.
• Сочленение : Резьбовое, с одношпоночной поляризацией.
• Климатическое исполнение : УХЛ (умеренно холодный климат).
• Температурный диапазон : от -60 °C до +60 °C.

Эксплуатационные характеристики

• Гарантийный срок хранения : 15 лет с момента изготовления.
• Гарантийная наработка :
  • 1000 часов во всех режимах эксплуатации;
  • 100000 часов в облегченном режиме.

Электрические параметры

• Максимальное рабочее напряжение : 850 В (постоянного тока).
• Рабочий ток на контакт : варьируется от 7 до 50 А в зависимости от диаметра контактов.
• Сопротивление изоляции : не менее 5000 МОм.

Конструкция и применение

Соединитель состоит из двух частей: кабельной ( розетка или вилка ) и блочной (также розетка или вилка ). Важно правильно сочетать их для обеспечения надёжного соединения. Используется как для внутреннего, так и наружного монтажа при условии дополнительной защиты от пыли и влаги.Эти соединители находят применение в различных областях, включая промышленность и электронику, благодаря своей надежности и универсальности.
