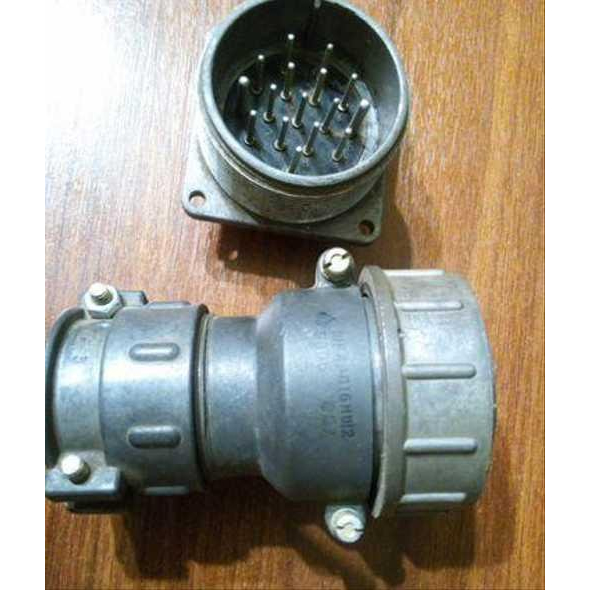

ШР40У16НШ2 розетка Кабельная

Описание и Назначение

Соединитель ШР40У16НШ2 представляет собой кабельную розетку, предназначенную для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц при напряжении до 850 В (амплитудное значение).Он используется для монтажа с неэкранированными кабелями или проводами и имеет конструктивное исполнение с угловым патрубком.

Технические Характеристики

• Количество контактов : 16, из них 14 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм.

• Максимальная токовая нагрузка :

  • На контактах диаметром 1,5 мм: 10 А.

  • На контактах диаметром 2,5 мм: 25 А.

  • Общая максимальная токовая нагрузка: 190 А.

• Покрытие контактов : Серебро.

• Сопротивление изоляции : Не менее 5000 МОм в нормальных климатических условиях.

• Количество сочленений-расчленений : 500.

• Минимальная наработка : 1000 часов.

• Срок сохраняемости : Не менее 15 лет.

Условия Эксплуатации

• Температурный диапазон : От -60°C до +60°C.

• Синусоидальная вибрация : Диапазон частот от 1 до 5000 Гц, ускорение 300 м/с? (30 g).

• Механический удар :

  • Одиночного действия: Ускорение 5000 м/с? (500 g).

  • Многократного действия: Ускорение 350 м/с? (35 g).

• Атмосферное пониженное давление : 1,3 10?? Па (1,3 10?? мм рт. ст.).

Применение

Соединители ШР40У16НШ2 используются в электро- и радиоаппаратуре для соединения и разъединения электрических цепей, проводов и кабелей.Они подходят для внутреннего и наружного применения в климатическом исполнении УХЛ.
