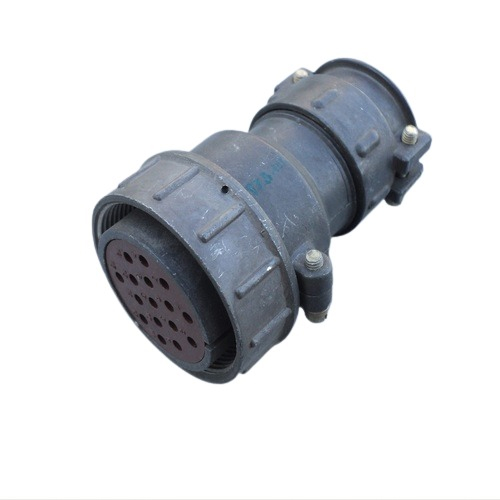

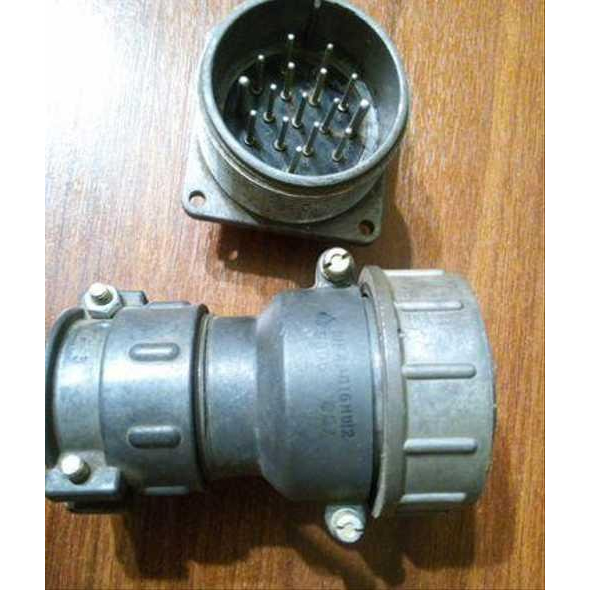

Соединители ШР40У16НШ2 представляют собой кабельные розетки, предназначенные для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Эти соединители используются для монтажа с неэкранированными кабелями и имеют угловой патрубок.

Основные характеристики

• Тип соединителя : ШР — низкочастотный цилиндрический объемного монтажа резьбового сочленения.

• Условный размер корпуса : 40.

• Конструктивное исполнение : У — с угловым патрубком для кабельной части.

• Количество контактов : 16, из них 14 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм.

• Вид гайки патрубка : Н — для неэкранированного кабеля.

• Вид контактов : Ш — розетка в кабельной части.

Технические параметры

• Максимальная токовая нагрузка: до 190 А общая или по другим данным зависит от диаметра контакта (10 А на контакт диаметром 1,5 мм и 25 А на контакт диаметром 2,5 мм).

• Сопротивление изоляции: не менее чем на уровне нормальных климатических условий составляет более чем или равно к5000 МОм.

Условия эксплуатации

Соединители могут работать при температурах от -60°C до +60°C. Они выдерживают синусоидальную вибрацию в диапазоне частот от 1 Гц до5000 Гц с ускорением до300 м/с? (30 g) и механические удары одиночного действия с ускорениемдо5000 м/с? (500 g), а также многократные удары с ускорениемдо350 м/с? (35 g).

Эти соединители подходят для использования в различных электроустройствах благодаря своей универсальности и надежности.
