Назначение

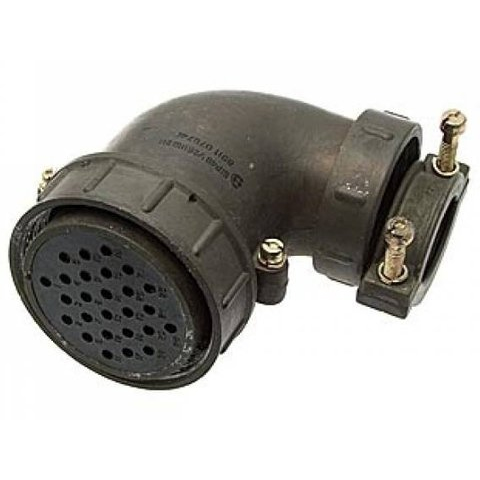

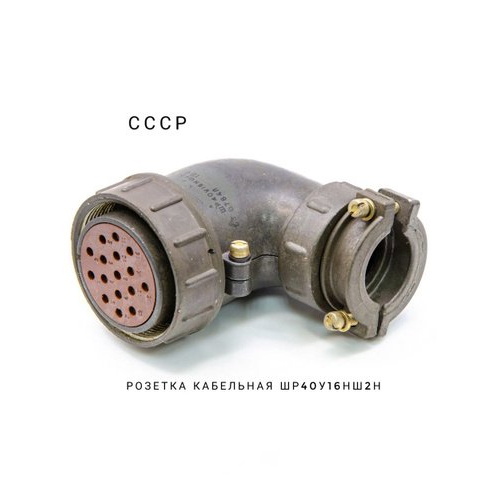

ШР40У16НШ2 — низкочастотный цилиндрический электрический соединитель в виде розетки кабельного типа с резьбовым сочленением. Он предназначен для надежного соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Изделие относится к категории ШР40. Артикул — 41331. Производитель в предоставленных данных не указан.

Краткое описание из каталога — кабельная. Это указывает на исполнение розетки для подключения кабеля. Розетка является гнездовой частью соединителя.

Расшифровка обозначения

• ШР — тип соединителя: цилиндрический, негерметичный.
• 40 — условный размер корпуса.
• У — угловой патрубок кабельной части.
• 16 — количество контактов: обычно 14 штук диаметром 1,5 мм и 2 штуки диаметром 2,5 мм.
• Н — гайка патрубка для неэкранированного кабеля.
• Ш — розетка (гнездовая часть).
• 2 — конкретное сочетание контактов.

Технические характеристики

Соединитель работает в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Максимальная токовая нагрузка — до 190 А общая. Сопротивление контактов составляет не более 2,5 мОм для контактов диаметром 1,5 мм и не более 1 мОм для контактов диаметром 2,5 мм. Сопротивление изоляции — не менее 5000 МОм.

Розетка рассчитана на многократное сочленение и расчленение: ресурс составляет 500 циклов. Наработка — не менее 1000 часов.

Условия эксплуатации

Климатическое исполнение — УХЛ. Диапазон рабочих температур: от минус 60 градусов Цельсия до плюс 60 градусов Цельсия. Соединитель подходит для внутреннего монтажа, а также для наружного применения при защите от пыли, воды и прямого солнечного света.

Изделие выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате. Также допускаются одиночные удары с ускорением до 5000 метров на секунду в квадрате.

Применение

ШР40У16НШ2 применяется в электро- и радиоаппаратуре для соединения и разъединения электрических цепей. Благодаря цилиндрическому корпусу, резьбовому сочленению и кабельному исполнению розетка используется в составе кабельных сборок и жгутов. Она может эксплуатироваться в цепях постоянного и переменного тока с указанными выше параметрами напряжения, частоты и токовой нагрузки.

Угловой патрубок кабельной части и гайка для неэкранированного кабеля определяют особенности монтажа. Подключение выполняется к неэкранированному кабелю, а угловая конструкция патрубка учитывается при компоновке аппаратуры.

Данные каталога

• Название: ШР40У16НШ2 РОЗЕТКИ «5».
• Артикул: 41331.
• Категория: ШР40.
• Производитель: не указано.
• Краткое описание из каталога: кабельная.
• Приемка: «5».
• Год: 80–84.
