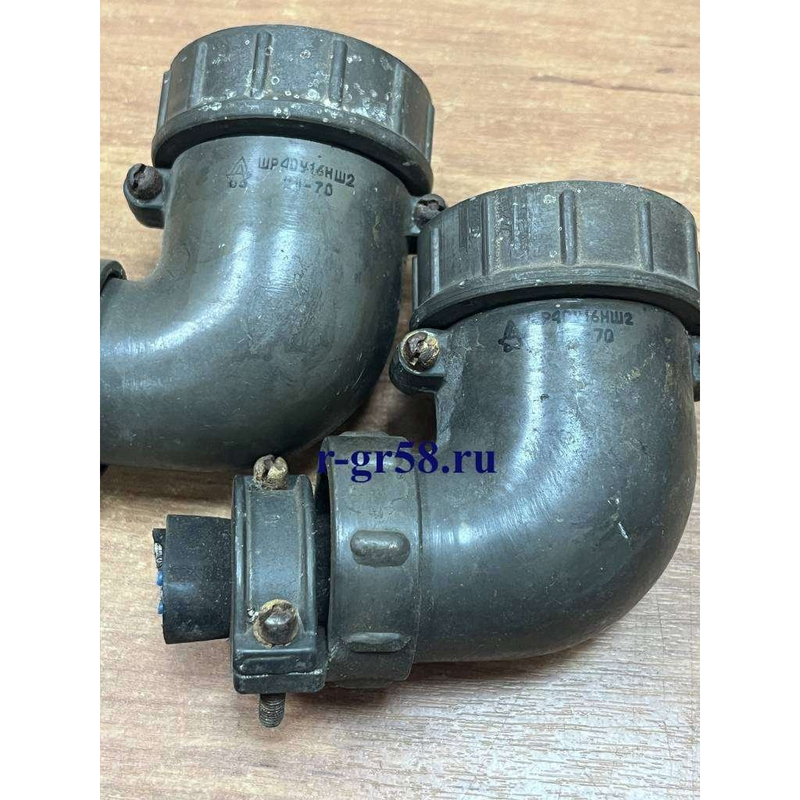

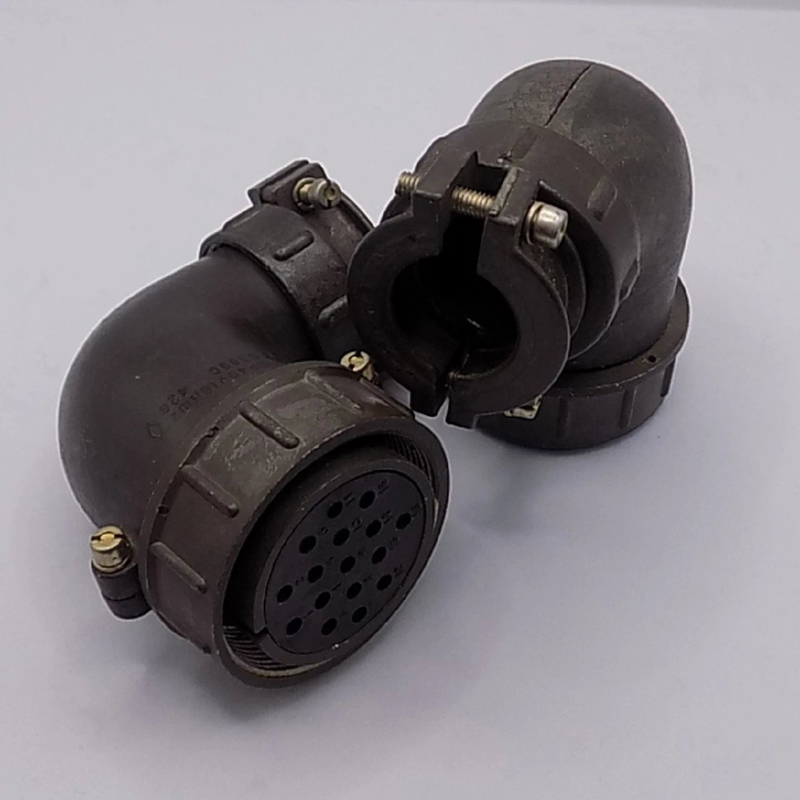

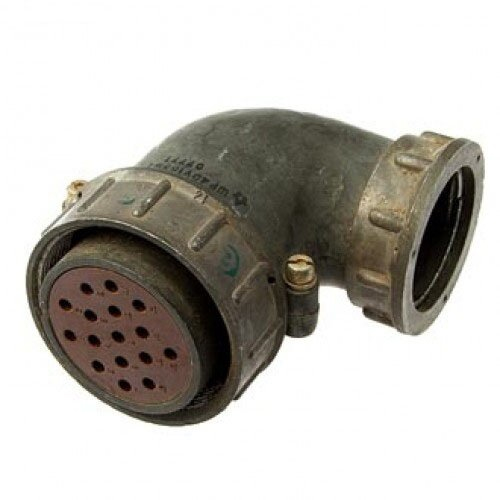

ШР40У16НШ2-К — это кабельная розетка низкочастотного цилиндрического соединителя серии ШР, предназначенная для надежного соединения в электрических цепях.

Назначение

Она используется в радиоэлектронной и радиотехнической аппаратуре для работы с постоянным и переменным током (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение). Соединитель подходит для внутренних и наружных условий (при защите от пыли, воды, дождя и солнечного излучения) в климатическом исполнении УХЛ или УХЛ2.

Конструкция

Это розетка кабельной части с угловым патрубком и гайкой для неэкранированного кабеля, резьбового сочленения нормальных габаритов. Условное обозначение расшифровывается: ШР — тип, 40 — размер корпуса, У — угловое исполнение кабельной части, 16 — число контактов, НШ — нормальные габариты с неэкранированным штуцером, 2 — модификация.

Технические характеристики

• Рабочая температура: от -60°C до +60°C (с учетом перегрева контактов до +110°C).

• Сопротивление изоляции: не менее 5000 МОм.

• Максимальная токовая нагрузка: до 190 А (на контакт — около 25 А).

• Вибрация: 1–5000 Гц, до 300 м/с² (30 g).

• Удар: одиночный до 5000 м/с² (500 g), многократный до 350 м/с² (35 g).

• Наработка: минимум 1000 часов, 500 сочленений-расчленений, срок хранения — 15 лет. +1
  Соединитель выдерживает пониженное давление до 1,3·10⁻⁴ Па.
