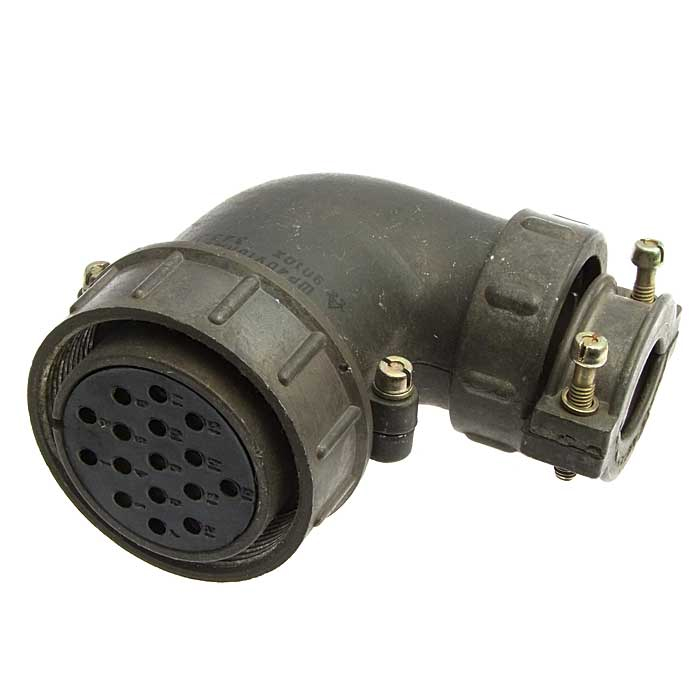

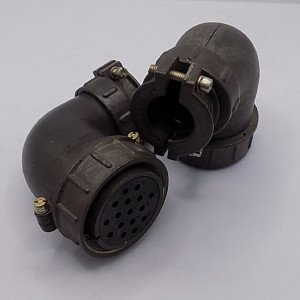

ШР40У16НШ2: кабельная розетка для надежных соединений в промышленной аппаратуре

ШР40У16НШ2 — низкочастотный цилиндрический электрический соединитель серии ШР, выполненный в виде кабельной розетки с угловым патрубком. Разъем применяется для разъемного соединения цепей постоянного, переменного и импульсного тока в электрооборудовании, системах автоматики, приборостроении, радиоэлектронной и специальной аппаратуре.

Назначение разъема ШР40У16НШ2

Кабельная розетка ШР40У16НШ2 рассчитана на объемный монтаж проводников пайкой и используется там, где требуется прочное, многократное и защищенное от случайного рассоединения подключение кабеля к аппаратуре или другому элементу кабельной сети.

Конструкция с резьбовым сочленением обеспечивает механически надежную фиксацию ответных частей. Одношпоночная поляризация корпуса исключает неправильную ориентацию при стыковке, что особенно важно при большом числе контактов и обслуживании сложных электрических шкафов, измерительных комплексов и промышленного оборудования.

Разъем рассчитан на неэкранированный кабель: это отражено в обозначении исполнения и конструкции патрубка с соответствующей концевой гайкой. Угловой вывод кабеля помогает компактно организовать монтаж в стесненном пространстве и уменьшить нагрузку на проводники в месте ввода.

Расшифровка маркировки

Обозначение ШР40У16НШ2 позволяет определить ключевые конструктивные признаки изделия:

Для контактной схемы 2 используется 16 гнездовых контактов: 14 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм . Такая комбинация позволяет в одном разъеме подключать цепи с различной токовой нагрузкой — например, сигнальные линии, цепи управления и силовые вспомогательные линии.

Основные технические характеристики

ШР40У16НШ2 относится к соединителям нормальных габаритов и предназначен для эксплуатации в электрических цепях с рабочим напряжением до 850 В. Для переменного тока указывается возможность работы на частотах до 3 МГц.

Точные предельные характеристики следует сверять с технической документацией на конкретное исполнение и партию, поскольку применяемые ТУ и отдельные конструктивные варианты могут отличаться. Основные параметры контактной схемы, напряжения, сопротивления и назначения подтверждаются описаниями изделий ШР40У16НШ2.

Особенности конструкции и монтажа

Корпус разъема выполнен из металла, а контактная группа изолирована карболитовым изолятором. Контакты из латуни с серебряным покрытием обеспечивают низкое переходное сопротивление и устойчивость электрического соединения при соблюдении технологии монтажа.

Угловой патрубок — практичное решение для оборудования, где кабель не должен выходить строго вдоль оси разъема. Он упрощает прокладку жгута вдоль корпуса устройства, внутри стойки, панели или шкафа управления. При этом важно подобрать кабель с учетом допустимого сечения проводников и соблюдать требования к радиусу изгиба.

Для монтажа ШР40У16НШ2 рекомендуется:

• Проверить соответствие ответной части по серии, размеру корпуса, контактной формуле и ключеванию.

• Выполнить разделку неэкранированного кабеля с учетом длины патрубка и места под пайку.

• Подобрать сечение проводов по диаметру контактов и фактической токовой нагрузке.

• Выполнить пайку без перегрева контактов и изолятора.

• Исключить натяжение жил после сборки кабельной части.

• Перед включением проверить отсутствие замыканий между контактами, правильность распиновки и надежность резьбовой фиксации.

Для контактов диаметром 1,5 мм допускается подключение проводника сечением до 1,93 мм², а для контактов диаметром 2,5 мм — до 3 мм²; при проектировании следует учитывать также допустимый ток конкретной цепи и условия теплоотвода.

Где применяется ШР40У16НШ2

Разъем ШР40У16НШ2 востребован в оборудовании, где важны прочность соединения, унификация контактных групп и возможность многократной стыковки. Типичные области применения:

• Промышленные шкафы управления и автоматики.

• Электротехнические комплексы и испытательные стенды.

• Контрольно-измерительная аппаратура.

• Радиоэлектронные устройства и приборные системы.

• Кабельные сборки для стационарного оборудования.

• Блоки питания, распределительные устройства и вспомогательные силовые цепи.

• Специализированная техника, использующая цилиндрические разъемы серии ШР.

ШР40У16НШ2 сочетает 16-контактную компоновку, угловой кабельный ввод, резьбовое соединение и смешанную контактную группу. Благодаря этому разъем подходит для проектов, в которых в одном интерфейсе необходимо объединить цепи управления и линии с повышенной токовой нагрузкой, сохранив удобство монтажа и обслуживания.
