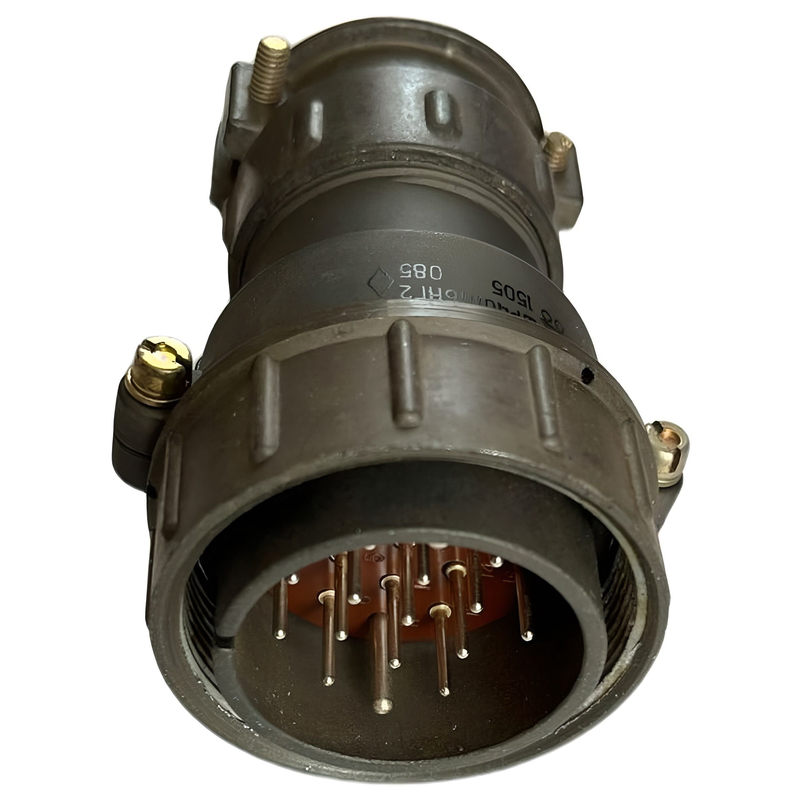

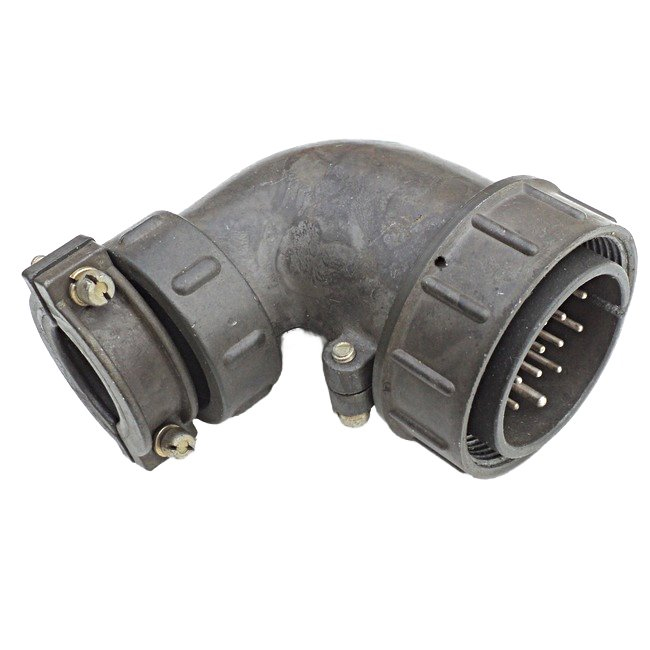

ШР40У16НГ2Н — это кабельная вилка, предназначенная для монтажа с неэкранированными кабелями в электрических цепях постоянного и переменного тока. Она относится к серии ШР, которая широко используется в различных электронных и электрических системах.

Основные характеристики:

• Тип соединителя : ШР

• Условный размер корпуса : 40

• Конструктивное исполнение : Угловой патрубок (У)

• Количество контактов : 16

• Диаметр контактов : 14 контактов ? 1,5 мм и 2 контакта ? 2,5 мм

• Вид гайки патрубка : Н — для неэкранированного кабеля

• Вид контактов : Г — вилка

• Покрытие контактов : Никель (отсутствие буквы — покрытие серебром)

Технические характеристики:

• Сопротивление контакта : Не более 5 мОм для ? 1,5 мм и 2 мОм для ? 2,5 мм

• Максимальная токовая нагрузка на одиночный контакт : 20 А для ? 1,5 мм и 35 А для ? 2,5 мм

• Максимальная общая токовая нагрузка : Не более 190 А

• Тип соединителя : Негерметичный, климатика УХЛ

• Материал контактов : Серебро / Никель

• Сопротивление изоляции : Не менее 5000 МОм в нормальных климатических условиях

• Амплитудное значение напряжения цепи : До 850 В

• Количество сочленений-расчленений : 500

• Минимальная наработка : 1000 часов

• Синусоидальная вибрация : Диапазон частот 1-5000 Гц, ускорение 300 м/с? (30 g)

• Механический удар : Одиночного действия с ускорением 5000 м/с? (500 g), многократного действия с ускорением 350 м/с? (35 g)

• Атмосферное пониженное давление : 1,3 10?? Па / 1,3 10?? мм рт.ст.

• Температурный диапазон работы : От -60°C до +60°C (в некоторых источниках указан диапазон от -40°C до +85°C).

Применение:

Эти вилки используются в различных электронных и электрических системах, включая внутреннее и наружное применение при условии защиты от пыли и воды. Они подходят для работы в климатических условиях УХЛ и могут быть использованы с различными типами розеток, включая ШР40П16ЭГ2, ШР40ПК16НГ2 и другие.
