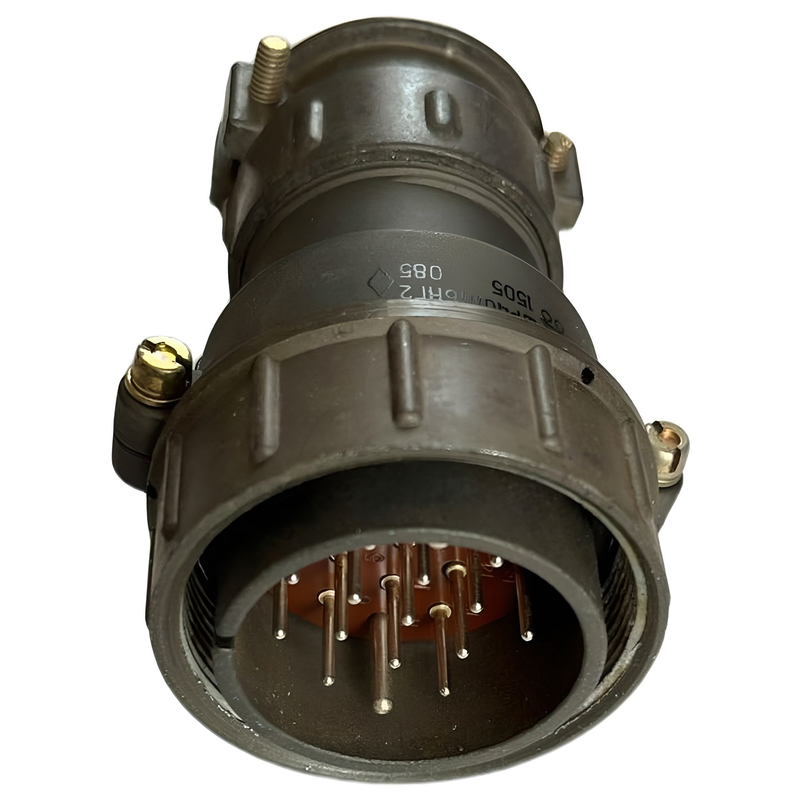

вилка кабельная ШР40У16НГ2Н представляет собой электрический соединитель, предназначенный для работы в цепях переменного и постоянного тока. Она используется для соединения и разъединения электрических проводов и кабелей в радиоэлектронной технике и других областях.

Основные характеристики

• Тип соединителя : ШР (разъемы типа ШР).
• Размер корпуса : 40 (условный размер).

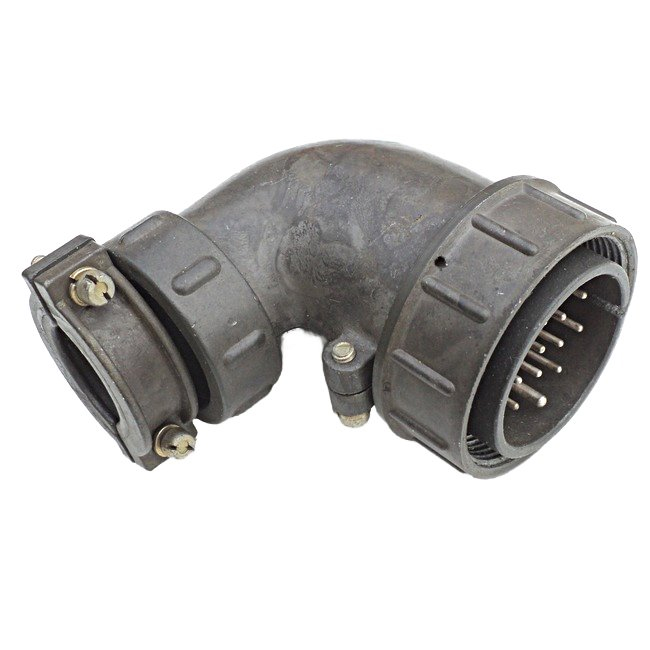

• Конструктивное исполнение : У (с угловым патрубком).
• Количество контактов : 16, из которых 14 имеют диаметр 1,5 мм, а 2 – 2,5 мм.
• Покрытие контактов : Никель (обозначение "Н") или серебро (без буквы "Н").
• Рабочая температура : от -60°C до +60°C; версия с никелевым покрытием может работать при температуре до +120°C.
• Максимальное напряжение : до 850 В (амплитудное значение).
• Частота работы : до 3 МГц.

Конструкция и применение

вилка состоит из двух частей: самой вилки и розетки. Они могут быть как блочными (приборными), так и кабельными. Соединители ШР40У16НГ2Н предназначены для монтажа с экранированными и неэкранированными кабелями. Важно отметить, что кабельные вилки могут соединяться только с блочными розетка ми.

Технические параметры

• Сопротивление контактов : не более 5 мОм для контактов диаметром 1,5 мм.
• Гарантийный срок хранения : 15 лет со дня изготовления.
• Гарантийная наработка : 1000 часов в стандартных условиях; до 100000 часов в облегченном режиме.

Дополнительные характеристики

вилка устойчива к механическим воздействиям, выдерживая ускорения до 5000 м/с? при одиночном ударе. Она также способна функционировать при атмосферном Ониженном давлении. Таким образом, вилка кабельная ШР40У16НГ2Н является надежным решением для соединения электрических цепей в различных условиях эксплуатации.
