Назначение и область применения

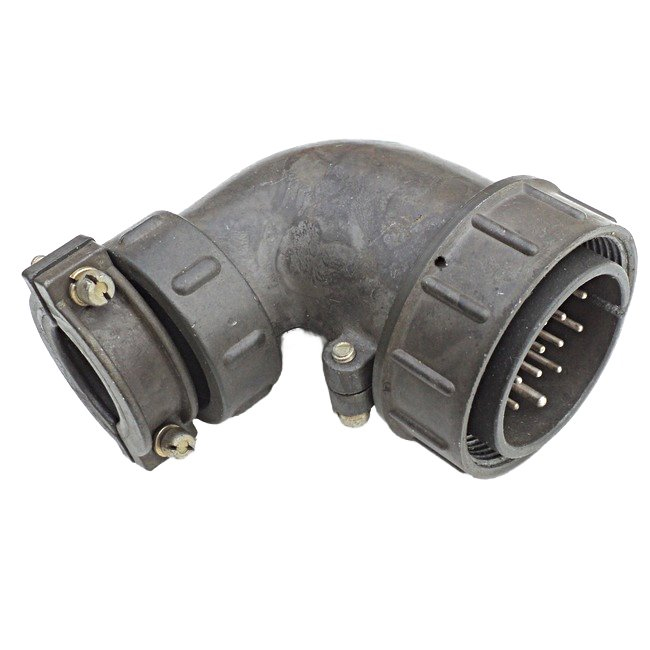

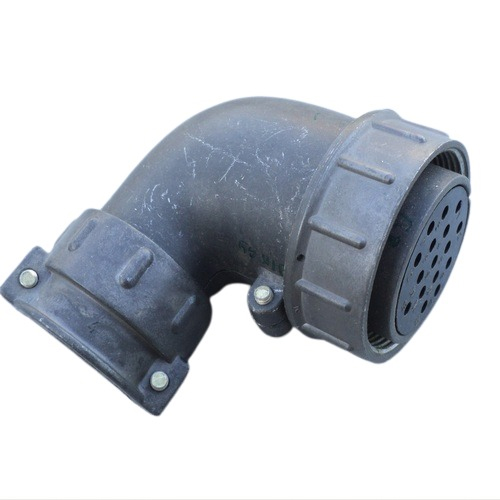

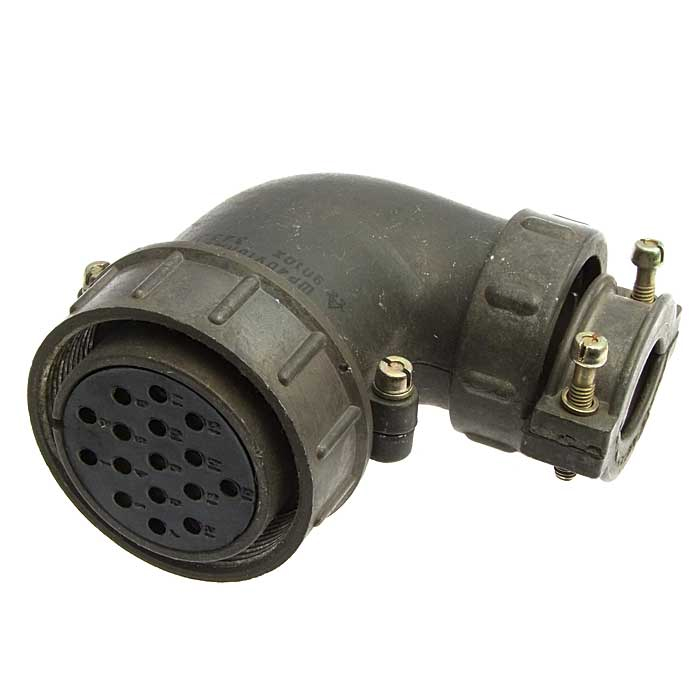

ШР40У16НГ2Н — это вилка кабельная углового исполнения от российского производителя Нур, предназначенная для надёжного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к низкочастотным цилиндрическим соединителям серии ШР с резьбовым соединением нормальных габаритов. Угловой патрубок корпуса позволяет подводить кабель под углом, что особенно удобно при ограниченном пространстве внутри прибора или шкафа.

Соединитель рассчитан на работу с неэкранированным кабелем и применяется в цепях постоянного и переменного тока с частотой до 3 МГц. Такое сочетание параметров делает вилку востребованной в блоках питания, измерительных схемах и силовых цепях радиотехнической аппаратуры, где требуется одновременно передавать сигнал и коммутировать значительный ток.

Конструкция и электрические параметры

Вилка имеет 16 контактов двух типов, что позволяет распределить нагрузку между силовыми и сигнальными линиями:

• 14 контактов диаметром 1,5 мм — допустимый ток до 20 А на контакт;
• 2 контакта диаметром 2,5 мм — допустимый ток до 35 А на контакт;
• общая токовая нагрузка на соединитель — до 190 А;
• напряжение цепи — до 850 В (амплитудное значение);
• сопротивление контакта — не более 5 мОм для контактов диаметром 1,5 мм и не более 2 мОм для контактов диаметром 2,5 мм;
• сопротивление изоляции — не менее 5000 МОм.

Материал контактов — серебро и никель, что обеспечивает стабильное переходное сопротивление и стойкость к окислению при длительной эксплуатации. Резьбовое соединение фиксирует ответную часть и препятствует самопроизвольному расхождению под действием вибрации.

Условия эксплуатации и надёжность

Изделие выпускается в климатическом исполнении УХЛ и имеет негерметичное исполнение. Диапазон рабочих температур — от минус 60 до плюс 60 градусов Цельсия. Соединитель сохраняет работоспособность при вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, а также выдерживает одиночные удары до 5000 метров на секунду в квадрате и многократные удары до 350 метров на секунду в квадрате.

Заявленный ресурс составляет 500 циклов соединения-расчленения, наработка — не менее 1000 часов. Изделие предназначено для работы при давлении до 1,3 на 10 в минус четвёртой степени Паскаля. Такие характеристики подтверждают пригодность вилки для аппаратуры, эксплуатируемой в жёстких условиях, включая подвижные объекты и высотную технику.

Расшифровка обозначения и комплектация

Маркировка ШР40У16НГ2Н читается следующим образом:

1. ШР — тип соединителя, цилиндрический низкочастотный;
2. 40 — размер корпуса;
3. У — угловой патрубок;
4. 16 — число контактов;
5. Н — гайка для неэкранированного кабеля;
6. Г2 — вариант исполнения гайки;
7. Н — стандартное исполнение.

Изделие выпускается российским производителем Нур. Вилка предназначена для сопряжения с ответной частью соответствующего типоразмера серии ШР. При монтаже следует учитывать угловую ориентацию патрубка и тип применяемого неэкранированного кабеля, а также соблюдать допустимые токовые нагрузки на каждый контакт и суммарную нагрузку на соединитель.
