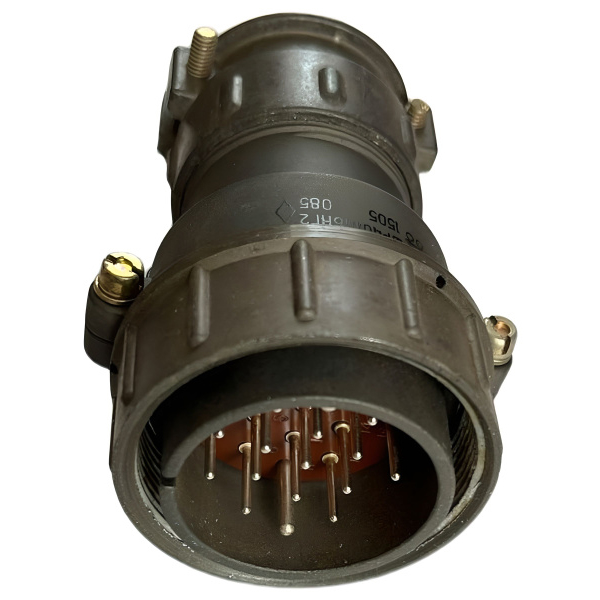

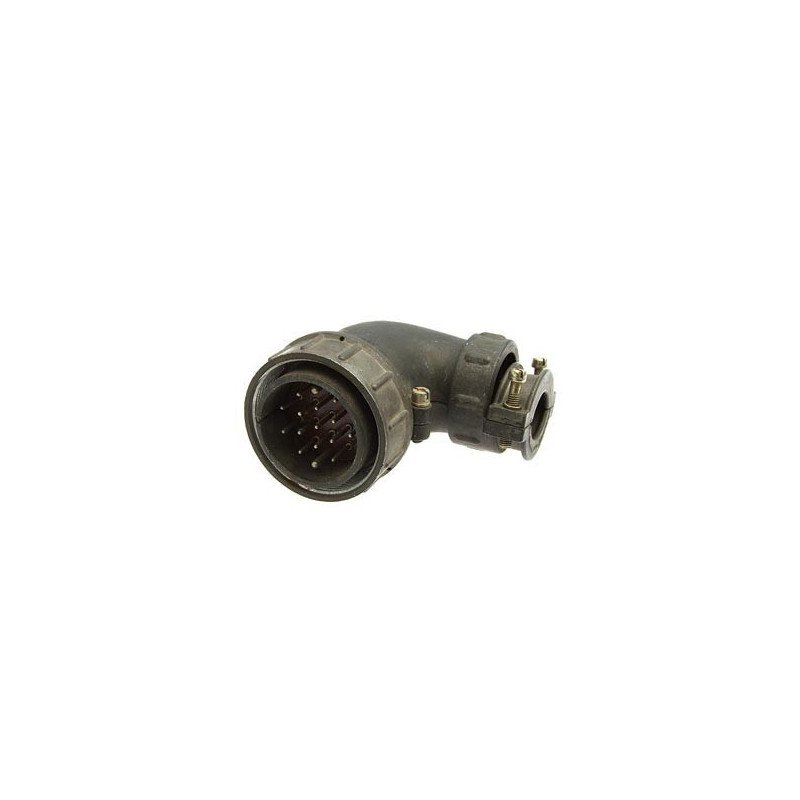

Соединитель ШР40У16НГ2 является кабельной вилкой, предназначенной для использования в электрических цепях как постоянного, так и переменного тока. Он подходит для частот до 3 МГц и напряжений до 850 В (амплитудное значение). Этот соединитель широко применяется в радиоэлектронной и радиотехнической аппаратуре для соединения и разъединения проводов, кабелей и узлов.

Технические характеристики

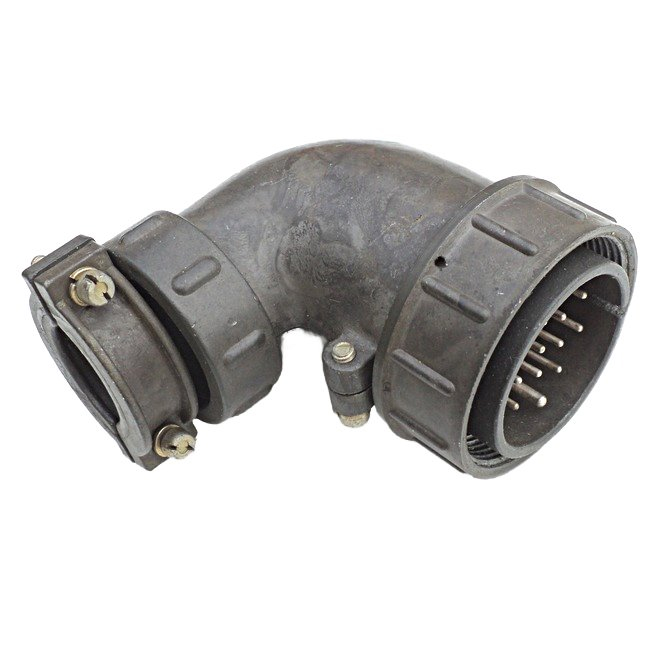

• Тип соединителя : Негерметичный, с угловым патрубком.

• Количество контактов : 16 (14 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм).

• Рабочий ток :

  • Для контактов диаметром 1,5 мм — до 10 А.

  • Для контактов диаметром 2,5 мм — до 25 А.

• Сопротивление контактов :

  • Для 1,5 мм — не более 2,5 мОм.

  • Для 2,5 мм — не более 1 мОм.

• Сопротивление изоляции : Не менее 5000 МОм в нормальных климатических условиях.

• Количество циклов разъединения/соединения : Не менее 500.

• Минимальная наработка : 1000 часов.

• Срок хранения : Не менее 15 лет.

Условия эксплуатации

Соединитель ШР40У16НГ2 может работать в широком диапазоне температур:

• Температура окружающей среды: от -60° С до +60° С.

• Температура перегрева контактов: до +110° С.

Кроме того, он устойчив к механическим воздействиям:

• Синусоидальная вибрация: диапазон частот от 1 Гц до 5000 Гц с ускорением до 300 м/с?.

• Ускорение механического удара: одиночного действия — до 5000 м/с?; многократного действия — до 350 м/с?.
