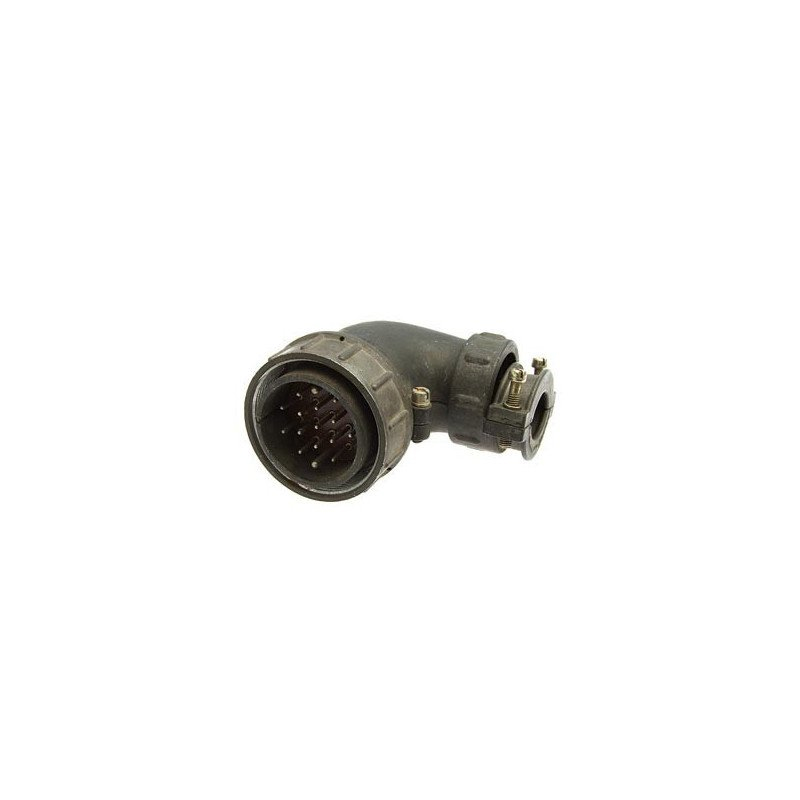

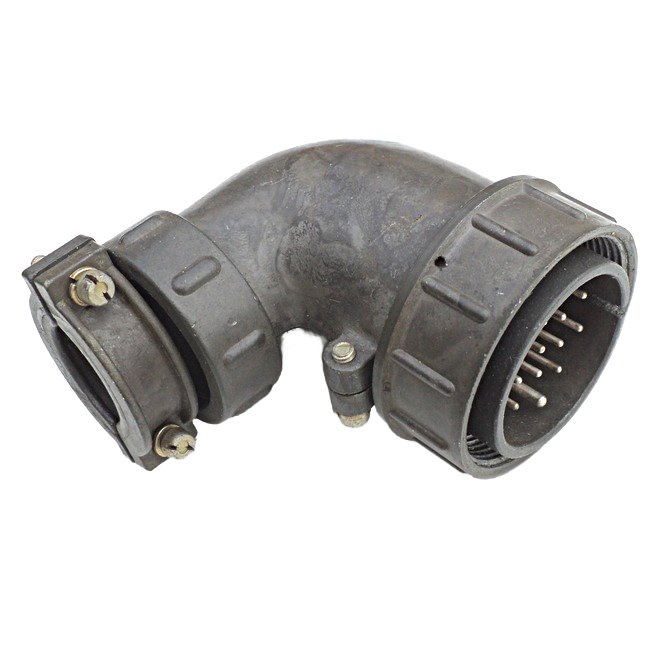

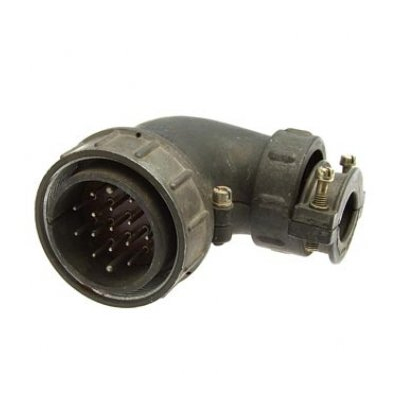

ШР40У16НГ2 представляет собой кабельную угловую вилку (электрический соединитель) серии ШР для промышленного применения. Это негерметичный цилиндрический разъём с резьбовым соединением, предназначенный для надёжного подключения кабелей в электро- и радиоаппаратуре.

Расшифровка обозначения

Обозначение ШР40У16НГ2 расшифровывается так: ШР — тип соединителя, 40 — условный размер корпуса, У — угловое исполнение патрубка, 16 — количество контактов, Н — гайка для неэкранированного кабеля, Г — вилка (штыревые контакты), 2 — комбинация контактов (14 шт. Ø1,5 мм + 2 шт. Ø2,5 мм).

Технические характеристики

Соединитель рассчитан на ток до 20 А на контакт Ø1,5 мм и 35 А на Ø2,5 мм, общий ток — до 190 А, напряжение — до 850 В (постоянный, переменный или импульсный ток до 3 МГц). Сопротивление контакта не превышает 2,5 мОм (Ø1,5 мм) и 1 мОм (Ø2,5 мм), сопротивление изоляции — не менее 5000 МОм.

Рабочий диапазон температур: от -60°C до +100°C, климатическое исполнение УХЛ (умеренный и холодный климат). Выдерживает вибрацию 1–5000 Гц с ускорением до 300 м/с², удары до 5000 м/с² (одиночные) и 350 м/с² (многократные), ресурс — 500 соединений и 1000 часов наработки.

Применение

Вилка используется для соединения и разъединения электрических цепей, кабелей и блоков в аппаратуре, включая радиоэлектронную технику. Корпус металлический с карболитовым изолятором, контакты покрыты никелем (или серебром в базовых версиях), подходит для внутренних и наружных условий при защите от пыли и влаги.
