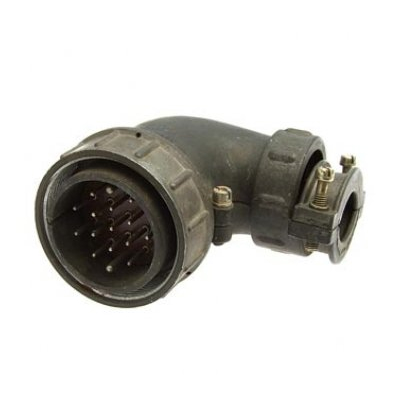

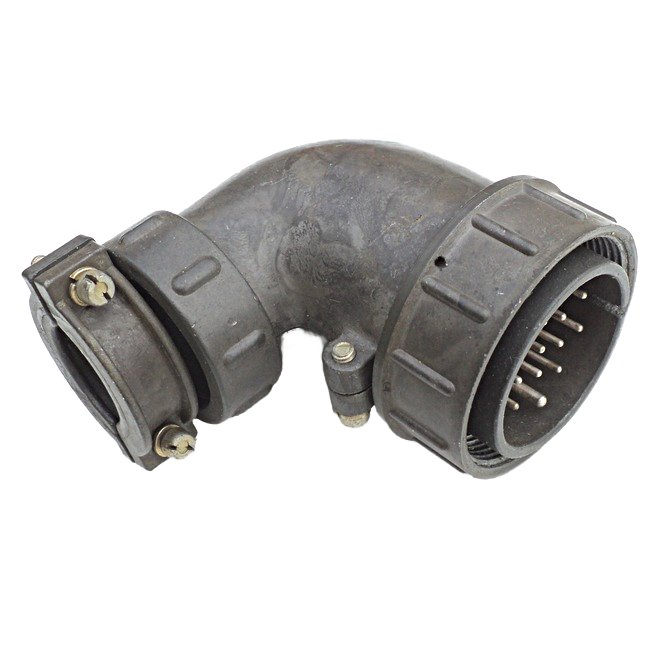

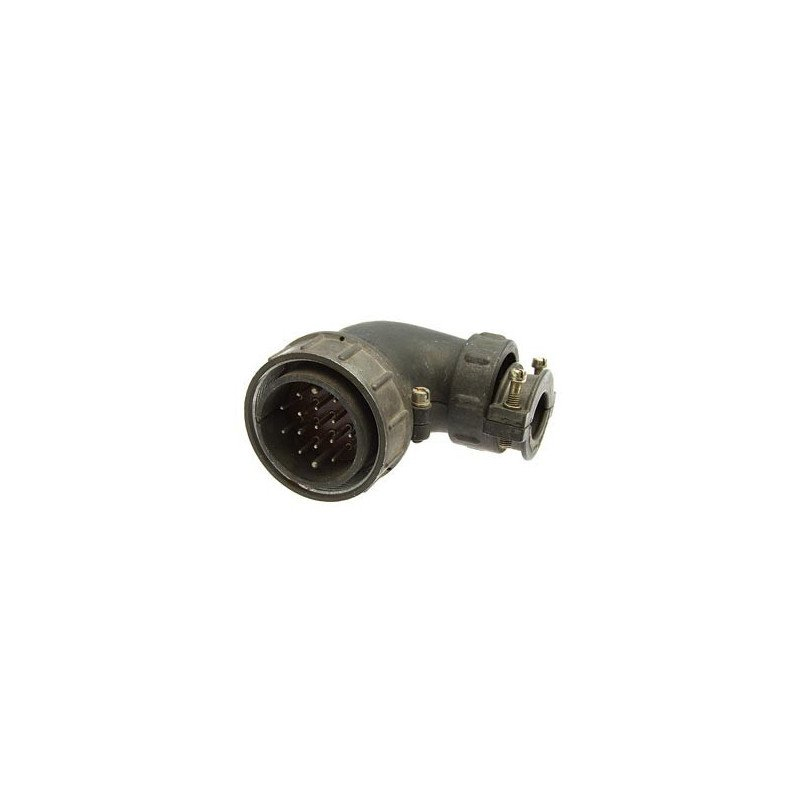

ШР40У16НГ2 представляет собой кабельную угловую вилку (штыревую часть) из серии соединителей ШР общего назначения. Она предназначена для надежного соединения в электрических цепях постоянного, переменного (до 3 МГц) и импульсного тока при напряжении до 850 В (амплитудное значение).

Технические характеристики

• Условный размер корпуса: 40.

• Количество контактов: 16 (из них 14 шт. диаметром 1,5 мм и 2 шт. диаметром 2,5 мм).

• Конструкция: угловой патрубок (У), гайка для неэкранированного кабеля (Н), вилка (Г).

• Рабочая температура: от -60 до +100 °С.

• Материал корпуса: металл, изолятор — карболит.

Применение и условия эксплуатации

Соединитель используется в радиоэлектронной и радиотехнической аппаратуре для внутренних и наружных установок (с защитой от пыли и влаги). Выдерживает вибрацию (1–5000 Гц, до 300 м/с²), ускорения до 5000 м/с² (одиночное) и 350 м/с² (многократное), а также не менее 500 циклов сочленения-расчленения. Сопротивление изоляции — не менее 5000 МОм.
