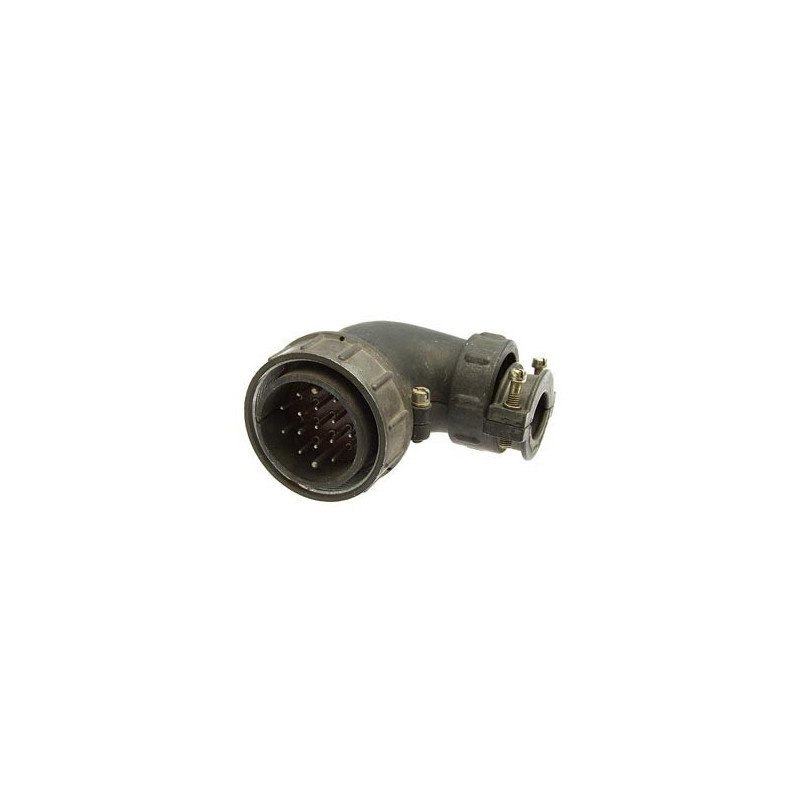

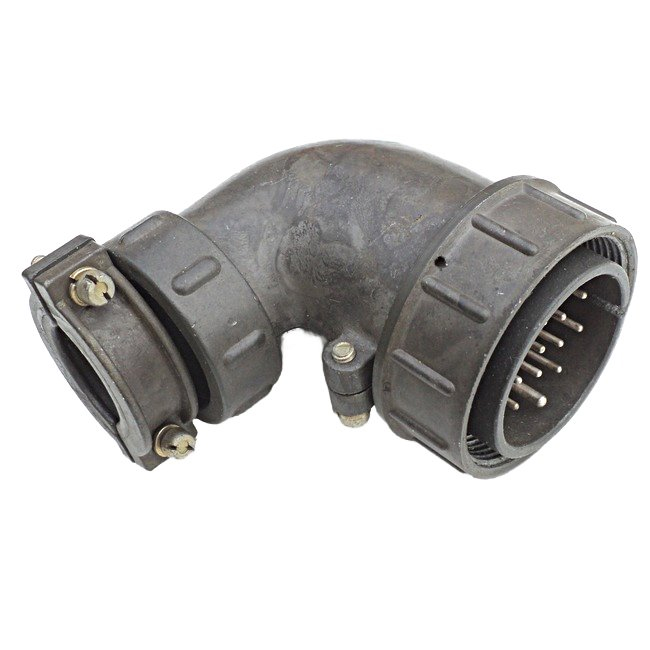

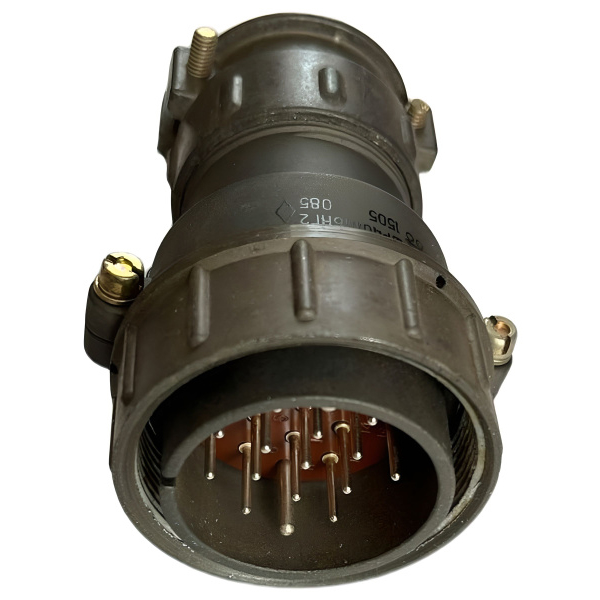

Соединители ШР40У16НГ2 представляют собой низкочастотные цилиндрические разъемы объемного монтажа с резьбовым соединением нормальных габаритов. Они предназначены для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Основные характеристики

• Тип соединителя : Негерметичный.

• Климатическое исполнение : УХЛ.

• Условный размер корпуса : 40.

• Конструктивное исполнение : Кабельная часть с угловым патрубком.

• Количество контактов : 16 (14 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм).

• Вид гайки патрубка : Для неэкранированного кабеля.

• Покрытие контактов : Серебро или никель.

Применение

Эти соединители используются для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Они могут быть как приборными (блочными), так и кабельными.
