ШР40У16НГ2 вилка

ШР40У16НГ2 — это кабельная вилка низкочастотного цилиндрического соединителя серии ШР, рассчитанная на 16 контактов. Она применяется для соединения и разъединения электрических цепей в радиоэлектронной и контрольно-измерительной аппаратуре.

Что это за разъем

Это негерметичный соединитель с резьбовым сочленением и условным размером корпуса 40. В обозначении:

• ШР — тип соединителя.

• 40 — размер корпуса.

• У — исполнение с угловым патрубком.

• 16 — число контактов.

• НГ2 — вариант исполнения по контактной группе и конструкции.

Основные характеристики

У разъема 16 контактов: 14 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм. Он рассчитан на работу в цепях постоянного и переменного тока частотой до 3 МГц, с максимальным рабочим напряжением до 850 В.

По данным источников, токовая нагрузка составляет до 10–20 А для контактов 1,5 мм и до 25 А для контактов 2,5 мм, а сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Условия применения

Соединитель рассчитан на эксплуатацию в климатическом исполнении УХЛ и может использоваться внутри помещений, а также снаружи при защите от пыли и воды со стороны изделия. Рабочий диапазон температур обычно указан от -60 °C до +60 °C, а кратковременно допускается более широкий диапазон с учетом нагрева контактов.

Также указываются стойкость к вибрации, ударам и линейным нагрузкам, что делает его подходящим для аппаратуры, где важна механическая прочность соединения.

Где обычно используют

Такие вилки ставят в промышленной, радио- и измерительной технике, где нужен надежный многоконтактный разъем с механической фиксацией. Их выбирают, когда важны прочность, многократное сочленение и стабильный электрический контакт.

Внешний вид и конструкция

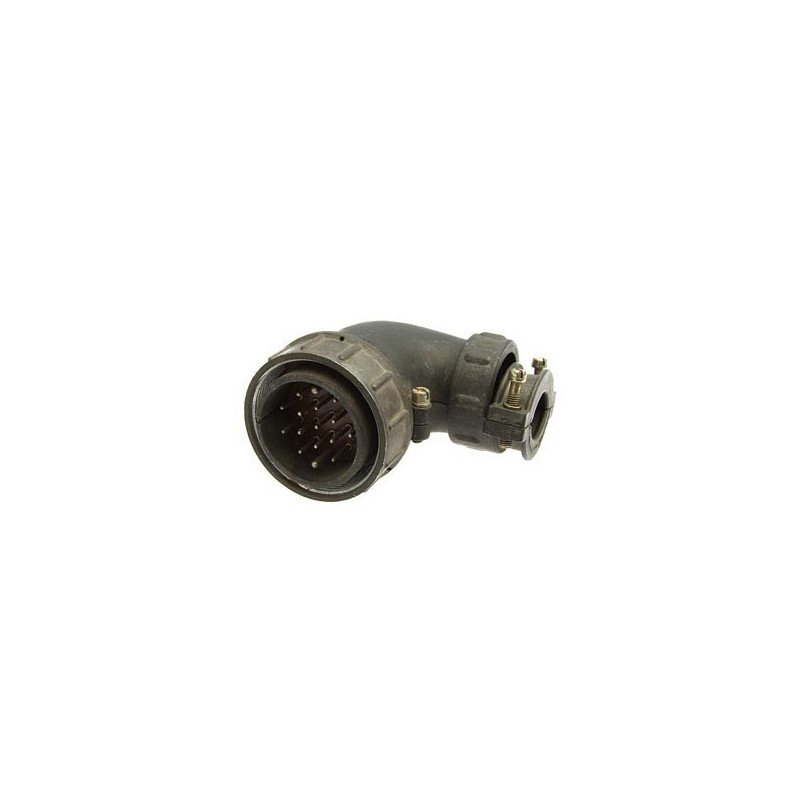

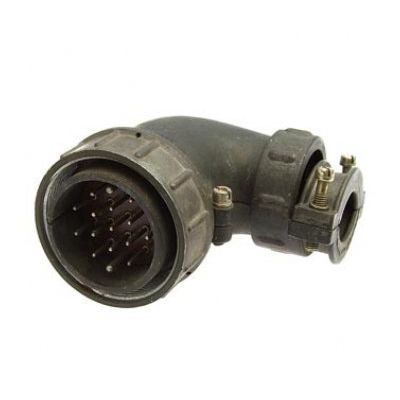

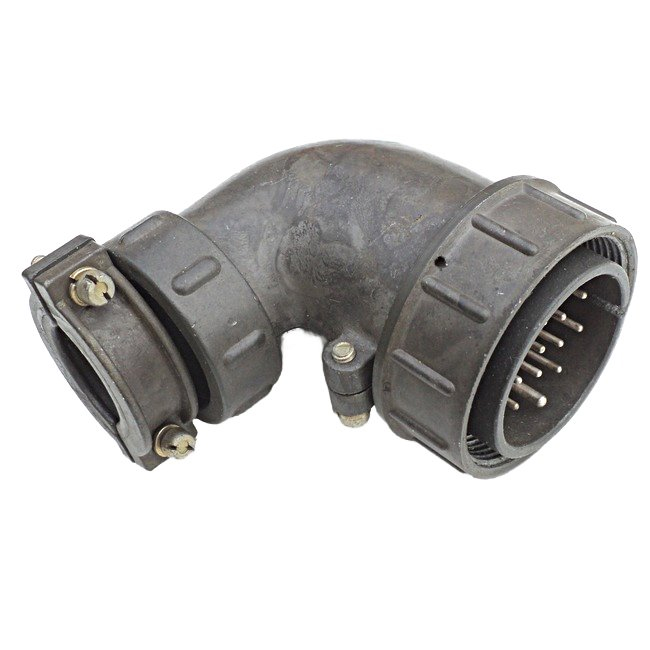

Это круглый металлический разъем с резьбовым соединением и кабельным вводом под угловой патрубок. Контакты обычно имеют серебряное или никелевое покрытие, что улучшает электрический контакт и устойчивость к износу.
