Назначение

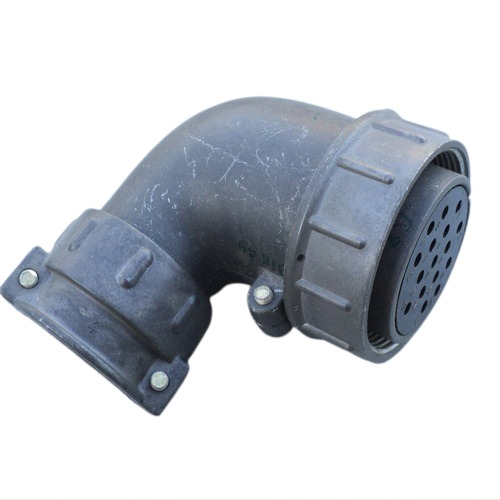

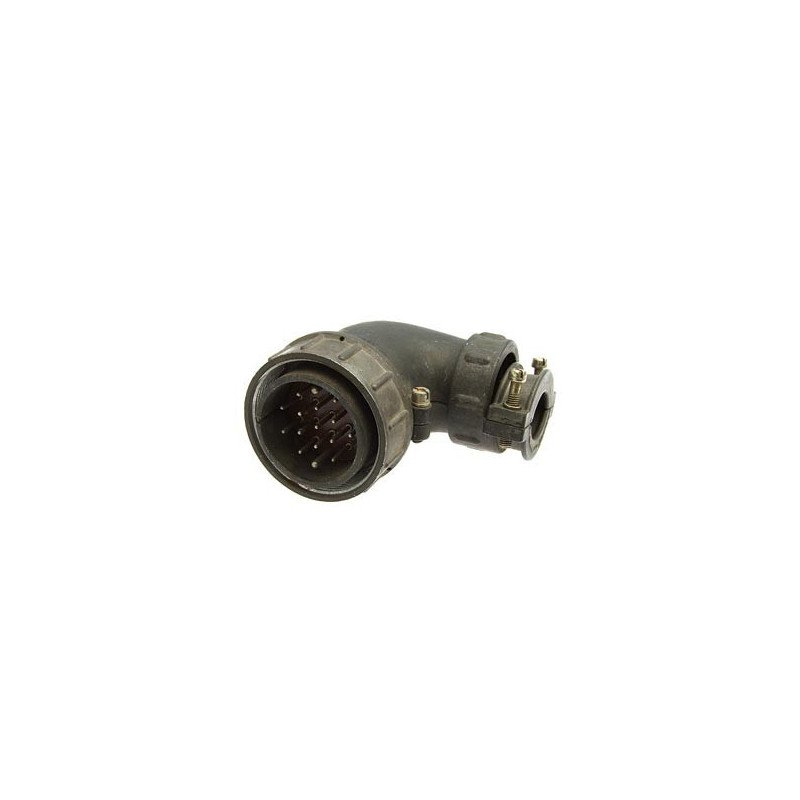

ШР40У16НГ2-К производства компании Элекон — это кабельная вилка низкочастотного цилиндрического соединителя, предназначенная для надёжного электрического соединения в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется в цепях постоянного и переменного тока, где требуется передача сигналов и питания через разъёмное сочленение.

Вилка относится к категории ШР40 — группе цилиндрических соединителей с корпусом условного размера 40 мм. Такое исполнение востребовано в приборах, пультах управления, блоках питания и другой аппаратуре, работающей в сложных условиях эксплуатации.

Подтверждённые особенности и технические характеристики

Соединитель имеет 16 контактов: 14 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм. Контактная группа выполнена с серебряным покрытием (Ag), что обеспечивает стабильное переходное сопротивление. Резьбовое сочленение и объёмный монтаж упрощают сборку и обслуживание.

• Рабочий ток: до 20 А на контакты диаметром 1,5 мм и до 35 А на контакты диаметром 2,5 мм.
• Номинальное напряжение: 850 В.
• Рабочая частота: до 3 МГц.
• Сопротивление контактов: не более 2,5 мОм для диаметра 1,5 мм и не более 1 мОм для диаметра 2,5 мм.
• Механические воздействия: одиночный удар до 5000 м/с², многократный удар до 350 м/с², линейное ускорение 2000 м/с².
• Рабочие температуры: от минус 60 °C до плюс 60 °C с пиком до плюс 110 °C.
• Влажность: до 98 % при температуре плюс 25 °C.
• Атмосферное давление: от 1,33 умноженное на 10 в минус четвёртой степени Па до 50,6 умноженное на 10 в четвёртой степени Па.
• Ресурс: 500 циклов сочленений, наработка не менее 1000 часов.

Конструкция и комплектация

Вилка выполнена с угловым патрубком и гайкой для неэкранированного кабеля. Корпус изготовлен из алюминиевого сплава, изолятор — из карболита. Климатическое исполнение УХЛ допускает как внутреннее, так и наружное применение при наличии защиты от пыли и воды.

Изделие соответствует стандартам ОСТ В 11 0121-91, ГЕО.364.107 ТУ и бРО.364.028 ТУ.

Применение

ШР40У16НГ2-К применяется в цепях постоянного и переменного тока в составе радиоэлектронной и радиотехнической аппаратуры. Благодаря широкому диапазону температур, стойкости к ударам и ускорениям, а также способности работать при низком и высоком атмосферном давлении, вилка подходит для ответственных узлов, где требуется надёжное соединение с ресурсом не менее 500 сочленений.
