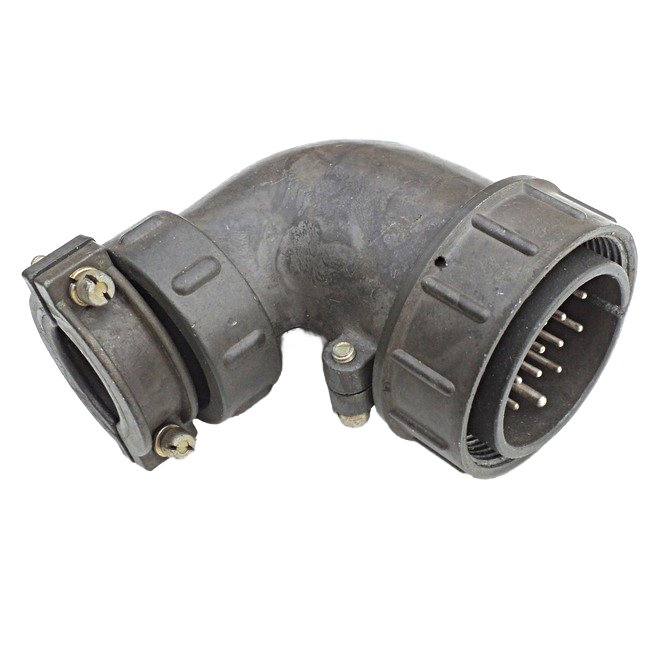

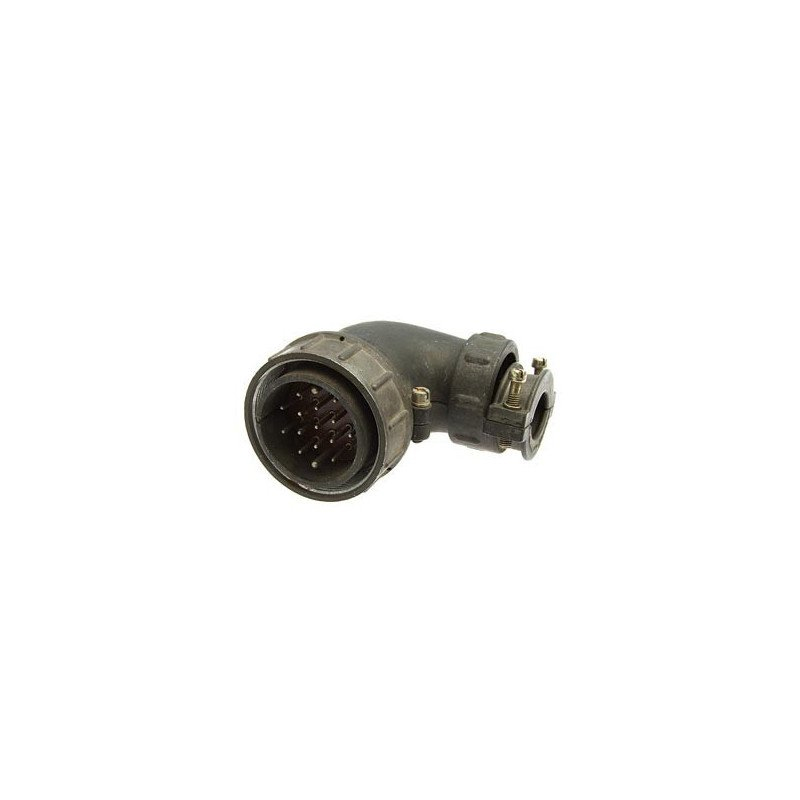

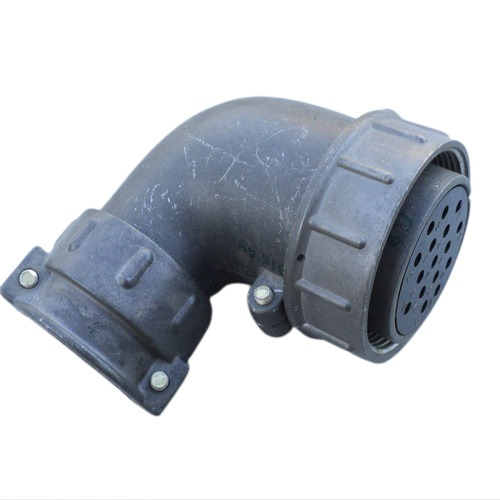

ШР40У16НГ2-К — это кабельная вилка низкочастотного цилиндрического соединителя с угловым патрубком и гайкой, предназначенная для радиоэлектронной и радиотехнической аппаратуры.

Назначение

Она используется как соединитель общего назначения в электрических цепях постоянного и переменного токов частотой до 3 МГц. Подходит для внутреннего монтажа в климатическом исполнении УХЛ2, а также для наружного при защите от пыли, воды, дождя и солнечного излучения.

Конструкция

Разъем имеет условный размер корпуса 40, 16 контактов (из них 14 диаметром 1,5 мм и 2 — 2,5 мм), резьбовое сочленение и угловой патрубок для неэкранированного кабеля. Расшифровка: ШР — тип, 40 — размер корпуса, У — угловое исполнение кабельной части, 16 — число контактов, НГ2 — нормальные габариты, К — модификация с гайкой.

Характеристики

Рабочий ток — не более 25 А, сопротивление контакта — до 2,5 мОм (1,5 мм) и 1 мОм (2,5 мм), сопротивление изоляции — не менее 5000 МОм. Количество сочленений-расчленений — 500, наработка — минимум 1000 часов.

Условия эксплуатации

Температура воздуха от -60°C до +60°C (смена до +110°C с учетом перегрева контактов), пониженное давление до 1,3·10⁻⁴ Па, удары до 5000 м/с² (одиночные) и 350 м/с² (многократные), линейное ускорение 2000 м/с². Срок сохраняемости — 15 лет.
