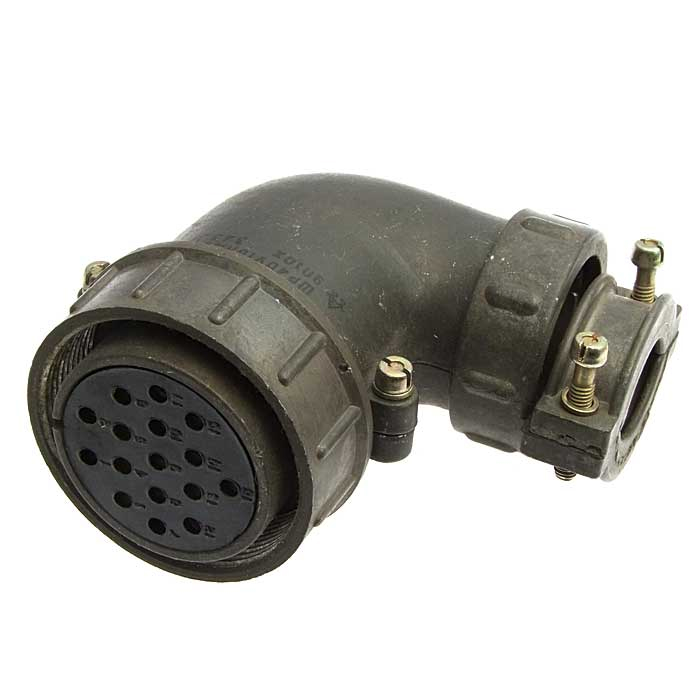

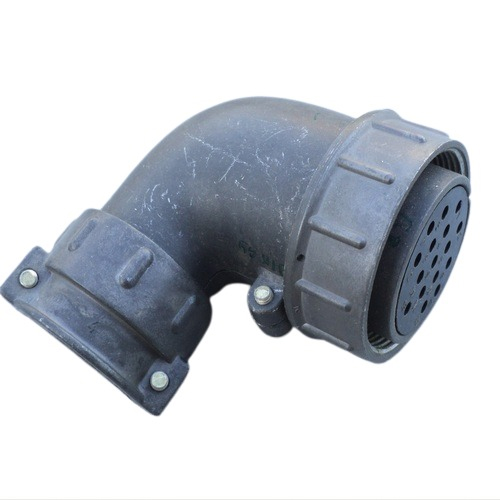

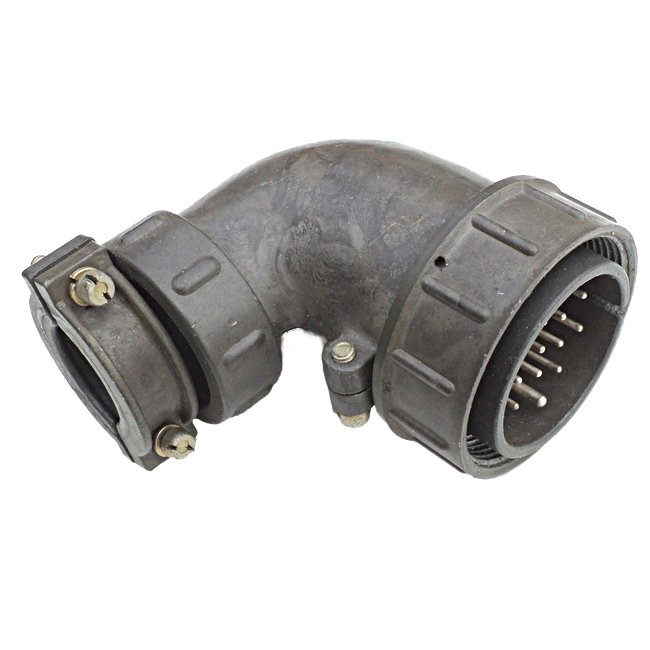

ШР40У16НГ2 — это низкочастотный цилиндрический соединитель (вилка кабельная угловая) с резьбовым соединением нормальных габаритов, предназначенный для электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Расшифровка обозначения

ШР — тип соединителя; 40 — условный размер корпуса; У — угловое исполнение патрубка для кабельной части; 16 — количество контактов; Н — нормальные габариты; Г — неэкранированный кабель; 2 — модификация.

Основные характеристики

• Рабочий ток: 10 А на контактах Ø1,5 мм, 25 А на Ø2,5 мм (из них 14 шт. Ø1,5 мм и 2 шт. Ø2,5 мм).

• Сопротивление контакта: не более 2,5 мОм (Ø1,5 мм), 1 мОм (Ø2,5 мм); изоляции — не менее 5000 МОм.

• Количество сочленений-расчленений: 500; наработка — минимум 1000 часов.

Условия эксплуатации

Соединитель предназначен для внутреннего монтажа в климатическом исполнении УХЛ (от -60°C до +60°C, с учетом перегрева контактов до +110°C), допускается наружное применение при защите от пыли, воды и прямого солнечного света. Выдерживает пониженное давление 1,3·10⁻⁴ Па, вибрацию (1–5000 Гц, 300 м/с²), удары (до 5000 м/с² одиночные) и линейные нагрузки до 2000 м/с².
