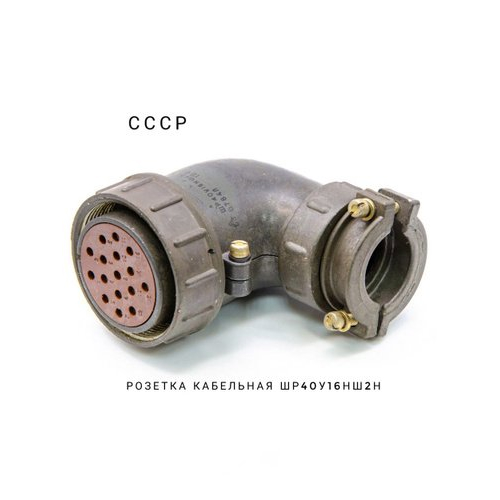

ШР40У16ЭШ2Н РОЗЕТКИ 88г «1»

Цена:

813 ₽

В наличии: 11 шт.

кабельная

Технические характеристики

ШР40У16ЭШ2Н розетка

ШР40У16ЭШ2Н — это кабельная розетка низкочастотного цилиндрического соединителя типа ШР, предназначенная для надежного соединения электрических цепей в электро- и радиоаппаратуре.

Расшифровка обозначения

Обозначение ШР40У16ЭШ2Н расшифровывается следующим образом: ШР — тип соединителя (шнуровой разъем); 40 — условный размер корпуса; У — конструктивное исполнение с угловым патрубком; 16 — количество контактов; Э — гайка патрубка для экранированного кабеля; Ш — розетка; 2 — сочетание контактов (условное); Н — покрытие контактов никелем.

Назначение

Розетка применяется для соединения и разъединения электрических цепей проводов, кабелей, узлов и блоков в аппаратуре. Она работает в цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Эта модель имеет 16 контактов, преимущественно диаметром 1,5 мм (14 шт.) и 2,5 мм (2 шт.), рассчитана на ток до 25 А на контакт.

Технические характеристики

Соединитель негерметичный, климатического исполнения УХЛ (для умеренного и холодного климата, категория 2), подходит для внутреннего монтажа и наружного при защите от дождя, пыли и солнца. Рабочая температура — от -60 до +60 °C (с учетом перегрева контактов до +110 °C), ресурс — минимум 1000 часов наработки и 500 сочленений-расчленений.

Параметр	Значение
Сопротивление контактов	не более 0,3–2,5 мОм
Сопротивление изоляции	не менее 5000 МОм
Вибрация	1–5000 Гц, до 300 м/с²
Срок сохраняемости	15 лет

Соответствует ГОСТ 15150-69, маркируется на корпусе.

Описание

Назначение изделия

ШР40У16ЭШ2Н — кабельная розетка низкочастотного цилиндрического соединителя типа ШР. Изделие предназначено для соединения и разъединения электрических цепей проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре. Розетка обеспечивает надёжную коммутацию цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Модель применяется там, где требуется периодическое сочленение и расчленение кабельных линий: в блоках питания, измерительных и радиотехнических устройствах, пультах управления и другой аппаратуре, работающей в умеренном и холодном климате.

Расшифровка обозначения

Маркировка ШР40У16ЭШ2Н читается следующим образом:

ШР — тип соединителя, шнуровой разъем;
40 — условный размер корпуса;
У — конструктивное исполнение с угловым патрубком;
16 — количество контактов;
Э — гайка патрубка для экранированного кабеля;
Ш — розетка;
2 — условное сочетание контактов;
Н — покрытие контактов никелем.

Подтверждённые особенности и технические характеристики

Контактная система

Розетка имеет 16 контактов: преимущественно диаметром 1,5 мм (14 штук) и диаметром 2,5 мм (2 штуки). Допустимый ток составляет до 25 А на контакт. Сопротивление контактов — не более 0,3–2,5 мОм, сопротивление изоляции — не менее 5000 МОм.

Условия эксплуатации

Соединитель негерметичный, климатического исполнения УХЛ (умеренный и холодный климат, категория 2). Подходит для внутреннего монтажа, а также для наружного применения при защите от дождя, пыли и солнца. Рабочая температура — от минус 60 до плюс 60 °C с учётом перегрева контактов до плюс 110 °C.

Ресурс и стойкость

Ресурс изделия — не менее 1000 часов наработки и не менее 500 сочленений-расчленений. Стойкость к вибрации: диапазон 1–5000 Гц при ускорении до 300 метров на секунду в квадрате. Срок сохраняемости — 15 лет.

Применение и соответствие стандартам

Розетка используется для монтажа кабельных линий в аппаратуре, где требуется соединитель с угловым патрубком и гайкой для экранированного кабеля. Изделие соответствует ГОСТ 15150-69 и маркируется на корпусе.

Приемка — «1»; год выпуска — 88. Данные VirtueMart включают артикул 41335 и категорию ШР40. Производитель в предоставленных сведениях не указан.
