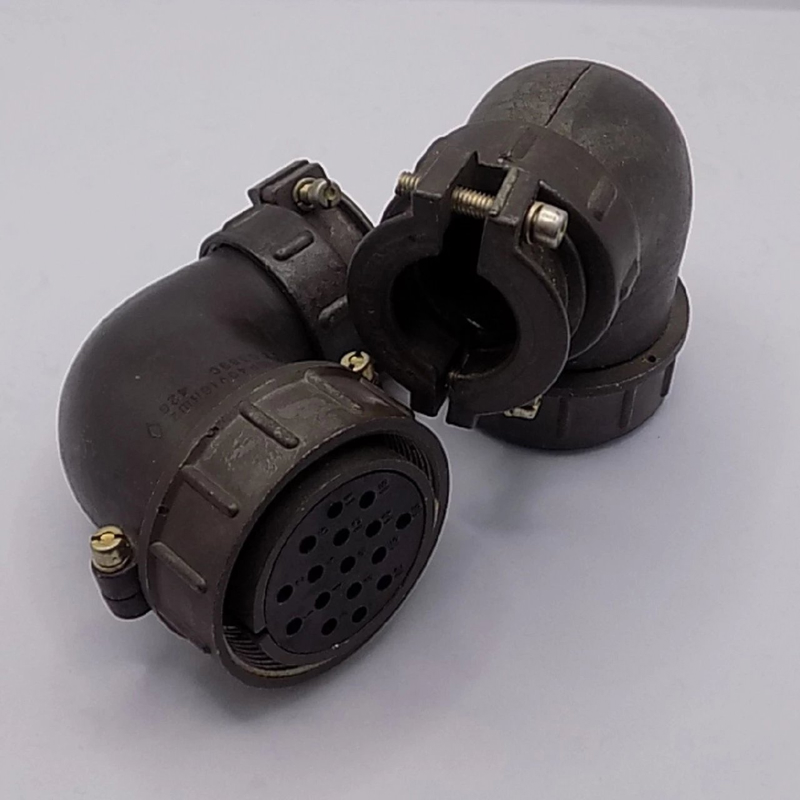

ШР40У16ЭШ2Н — это низкочастотный цилиндрический электрический разъём семейства ШР, предназначенный для соединения кабелей в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Назначение и область применения

• Используется в аппаратуре связи, промышленной электронике, контрольно-измерительных приборах, военной и специальной технике.

• Обеспечивает разъёмное соединение кабель–прибор или кабель–кабель с повышенной механической прочностью и стойкостью к вибрации.

Расшифровка обозначения

• «ШР» — тип соединителя, цилиндрический низкочастотный разъём с резьбовым соединением.

• «40» — условный размер корпуса (габарит и диаметр).

• «У» — конструктивное исполнение кабельной части: с угловым патрубком для отвода кабеля под углом.

• «16» — количество контактов (16 контактных гнёзд у розетки).​

• «Э» — гайка патрубка для экранированного кабеля, обеспечивает подключение экрана.

• «Ш2» — исполнение розетки (тип корпуса/патрубка, угловое кабельное исполнение с резьбовым присоединением).

• «Н» в конце — вариант исполнения, связанный с материалом корпуса или конкретной модификацией (например, отличия по покрытию, механике), указывается в ТУ.

Электрические характеристики

• Рабочее напряжение: до 850 В (амплитудное значение в цепях переменного тока).

• Максимальный ток на контакт: до 190 А (для данного габарита серии ШР40 при соответствующем сечении проводника).

• Сопротивление изоляции в нормальных условиях: не менее 5000 МОм.

Механика и надёжность

• Количество сочленений/расчленений: порядка 500 циклов.

• Минимальная наработка: около 1000 часов.

• Диапазон температур эксплуатации: от −60 до +60 °C (с учётом перегрева контактов до +110 °C).

• Устойчивость к вибрации: 1–5000 Гц с ускорением до 300 м/с² (около 30 g).

• Устойчивость к ударам: одиночные удары до 5000 м/с² (около 500 g), многократные до 350 м/с² (35 g).

Конструкция и исполнение

• Тип корпуса: кабельная розетка с угловым патрубком (удобна при ограниченном пространстве и боковом вводе кабеля).

• Сочленение — резьбовое, с поляризацией корпуса (одношпоночная система, исключающая неправильное соединение).

• Материал контактов: как правило, медный сплав с серебряным или никелевым покрытием для снижения переходного сопротивления и коррозионной стойкости.​

• Климатическое исполнение: УХЛ2 по ГОСТ 15150-69 — для эксплуатации в умеренном и холодном климате, в основном для внутреннего монтажа; допускается наружный монтаж при защите от дождя, пыли и солнечного излучения.​
