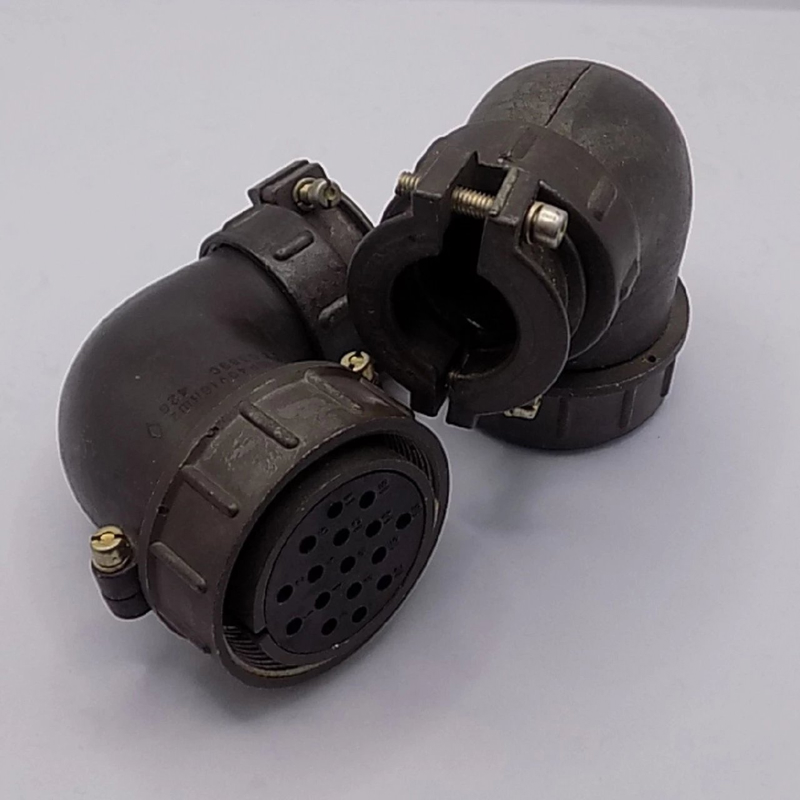

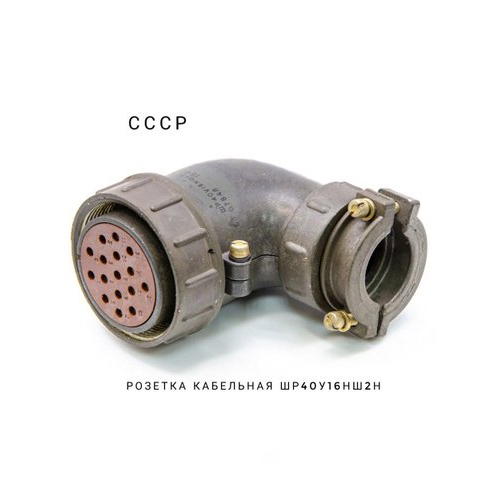

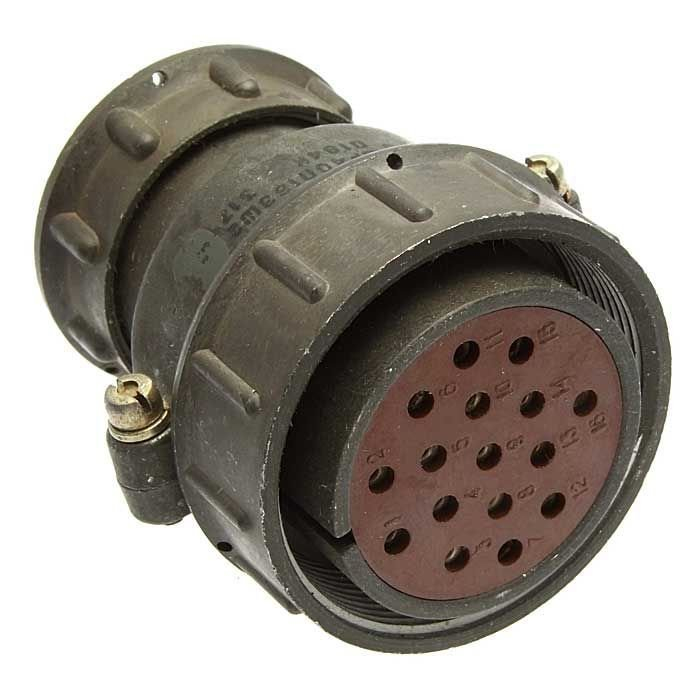

ШР40У16ЭШ2 — это низкочастотный цилиндрический электрический соединитель, выполненный в виде кабельной розетки с угловым патрубком и предназначен для работы в цепях постоянного и переменного тока частотой до 3 МГц.

Расшифровка обозначения

• ШР — тип соединителя (шнуровые разъёмы, цилиндрические низкочастотные).

• 40 — условный размер корпуса (диаметр по ГЕ0.364.108 ТУ / аналогичным ТУ).

• У — конструктивное исполнение кабельной части с угловым патрубком (90°).

• 16 — количество контактов.

• Э — гайка патрубка под экранированный кабель (для монтажа кабеля с экраном).

• Ш — указывает, что это розетка (кабельная часть).

• 2 — сочетание контактов (расположение «штырь–гнездо» в паре с соответствующей вилкой).

Конструкция и применение

Корпус металлический, цилиндрический, с резьбовым сочленением (при завинчивании кольца обеспечивается надёжный контакт и фиксация). Угловой патрубок позволяет компактно подключать кабель в условиях ограниченного монтажного пространства, например в блоках РЭА, щитах и приборах радиоэлектронной аппаратуры.

Контакты обычно выполнены с серебряным или серебросодержащим покрытием, что обеспечивает низкое переходное сопротивление и хорошую стойкость к окислению. Соединитель сочетается (взаимосоединяется) с соответствующими вилками и розетками типов ШР, ШРГ и 2РТТ по действующим техусловиям (ГЕ0.364.108 ТУ и др.).

Эксплуатационные характеристики

• Предназначен для цепей постоянного и переменного тока частотой до 3 МГц.

• Максимальное рабочее напряжение для типичных исполнений ШР‑серии — до 850 В (конкретное значение зависит от ТУ и конкретного производителя).

• Рассчитан на многократные циклы включения‑отключения при нормальных климатических условиях эксплуатации (согласно требованиям ТУ на серию ШР40).
