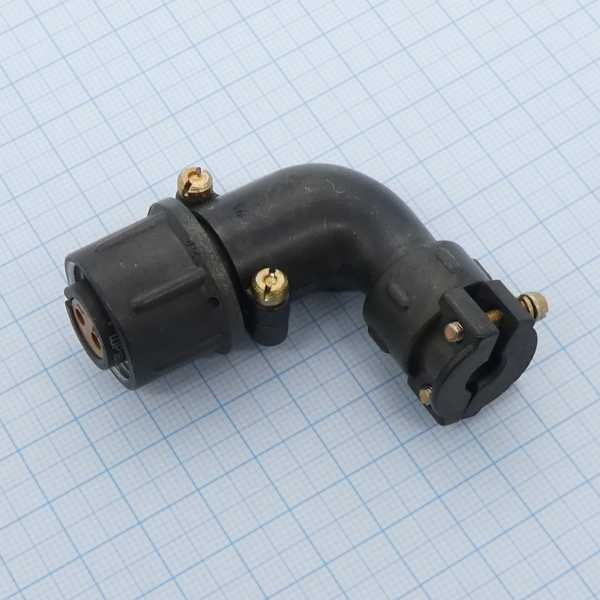

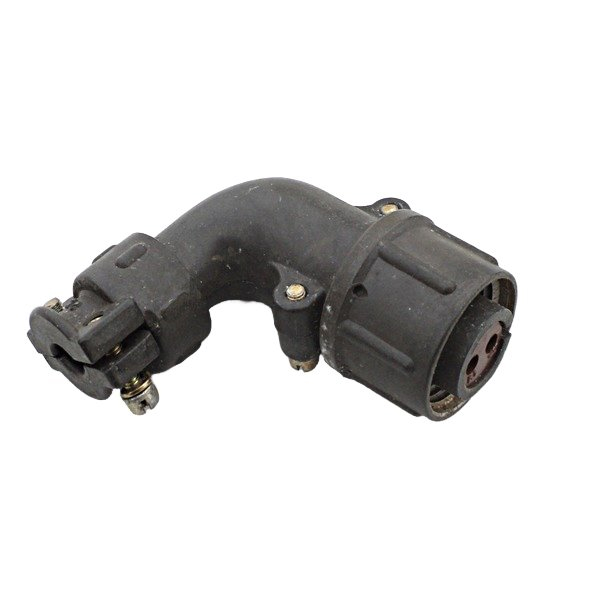

ШР40У16ЭШ2 — это кабельная розетка‑соединитель из серии цилиндрических штекерных разъёмов ШР, предназначенная для подключения экранированного кабеля в цепях постоянного и переменного тока. Она используется в радио‑ и радиотехнической аппаратуре, а также в разнообразных системах автоматики и связи как соединитель общего назначения.

Расшифровка обозначения

В маркировке заложена конструкция разъёма:

• «ШР» — тип соединителя (шнуровой разъём).

• «40» — условный размер корпуса.

• «У» — кабельная часть с угловым патрубком.

• «16» — количество контактов.

• «Э» — гайка патрубка для экранированного кабеля.

• «Ш» — часть соединителя, розетка.

• «2» — сочетание контактов (конкретная схема разводки контактов‑штырей/гнёзд).

Назначение и условия применения

Розетка ШР40У16ЭШ2 применяется для подключения кабелей в цепях постоянного и переменного тока с частотой до примерно 3 МГц.
Она используется в радио‑ и радиотехнической аппаратуре, а также в промышленных устройствах и системах, где нужны надёжные цилиндрические соединители с экранированием линии.

Электрические и конструктивные особенности

По данным производителей, для контактов диаметром 1,5 мм допустимый рабочий ток составляет порядка 10 А, а максимально допустимое рабочее напряжение розетки — до примерно 850 В.
Сопротивление изоляции между контактами и корпусом обычно не менее 5000 МОм, что обеспечивает высокий уровень электрической развязки.
Конструктивно это кабельный угловой соединитель с металлическим корпусом, гайкой для экранированного кабеля и контактами, рассчитанными под провода заданных сечений (например, до порядка 1,9–3 мм² в зависимости от типа контакта).

Мы можем подробно описать тип контактов и варианты сочетания контактов «2» (схема гнёзд) или сориентировать по аналогам‑вилкам ШР40У16ЭВ2.
