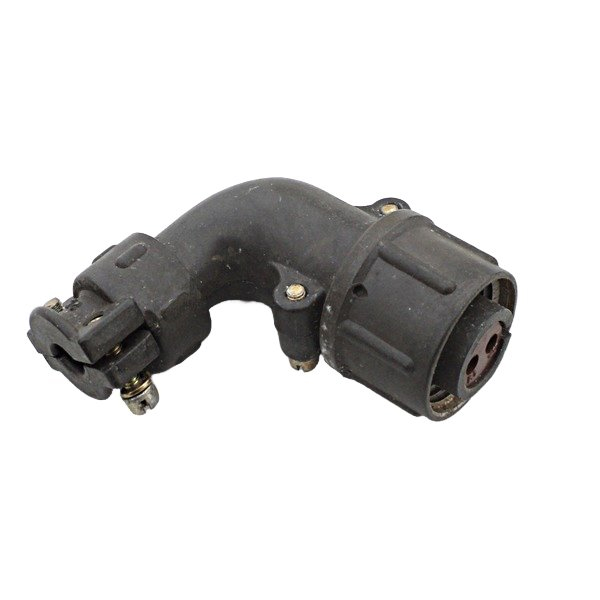

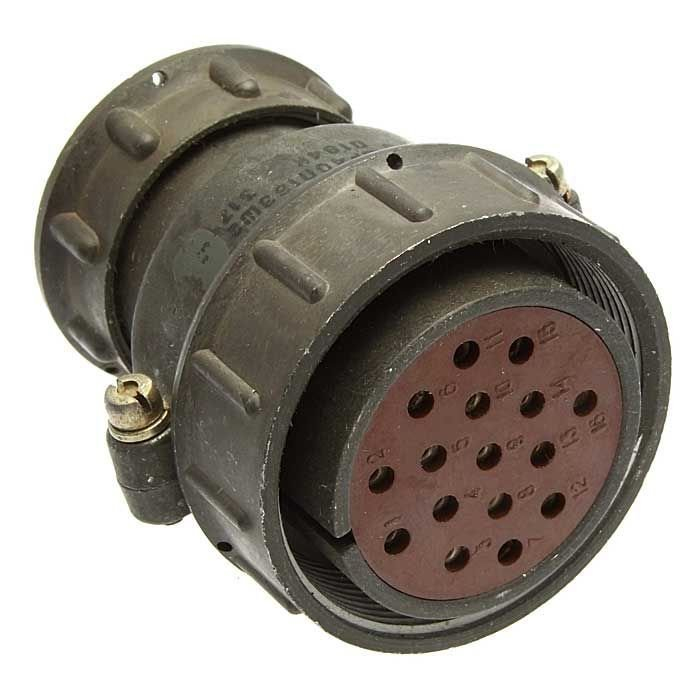

Соединители ШР40У16ЭШ2 представляют собой цилиндрические кабельные соединители, предназначенные для работы в электрических цепях как постоянного, так и переменного тока. Они могут использоваться в частотном диапазоне до 3 МГц и выдерживают максимальное рабочее напряжение до 850 В.

Основные характеристики

• Тип соединителя : ШР (цилиндрический)

• Условный размер корпуса : 40

• Количество контактов : 16

• Конструктивное исполнение : Угловой патрубок с гайкой для экранированного кабеля

• Метод монтажа : Пайка

• Покрытие контактов : Серебро

Электрические параметры

• Рабочий ток :

  • Для контактов диаметром 1,5 мм — до 10 А

  • Для контактов диаметром 2,5 мм — до 25 А

• Сопротивление электрического контакта :

  • Для контактов диаметром 1,5 мм — не более 2,5 мОм

  • Для контактов диаметром 2,5 мм — не более 1 мОм

• Сопротивление изоляции : не менее 5000 МОм

Условия эксплуатации

Соединители ШР40У16ЭШ2 могут функционировать в широком диапазоне температур:

• Температура окружающей среды: от -60°С до +60°С

• Смена температур: от -60°С до +110°С

Кроме того, они способны выдерживать механические нагрузки:

• Синусоидальная вибрация: диапазон частот от 1 Гц до 1000 Гц, амплитуда ускорения до 300 м/с?

• Ускорение одиночного удара: до 5000 м/с?

• Ускорение многократного удара: до 350 м/с?

• Линейные на
