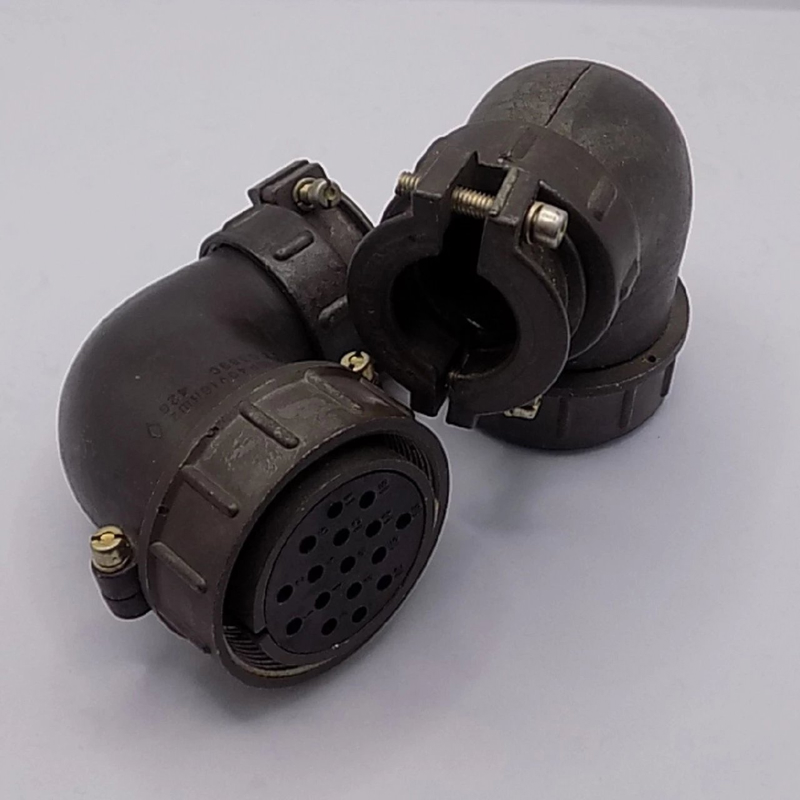

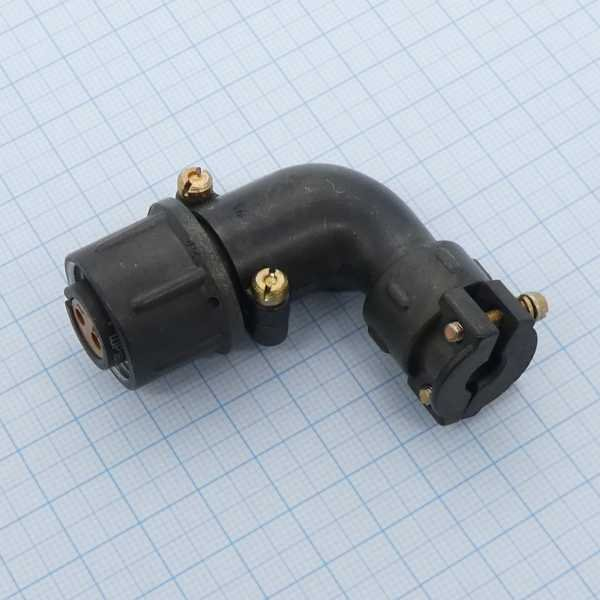

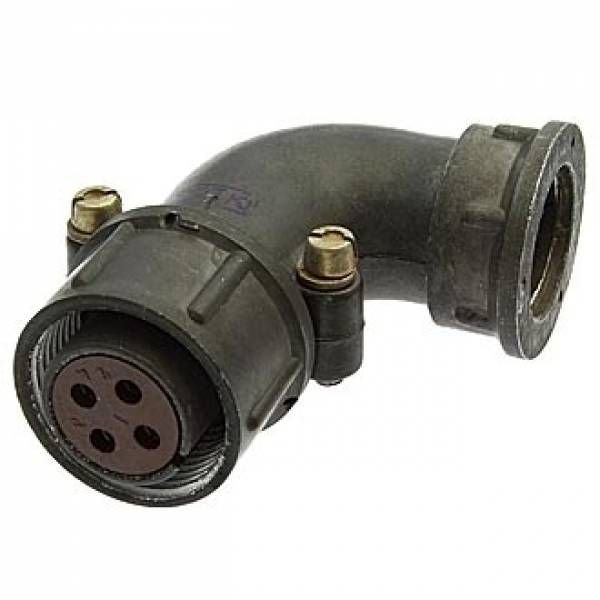

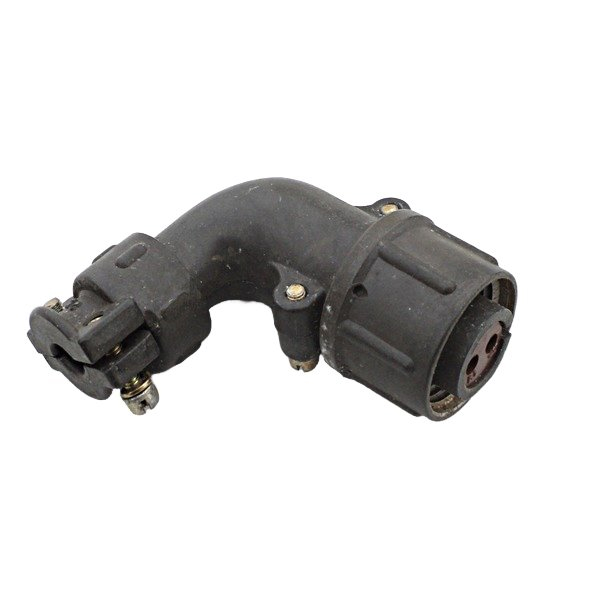

Розетка ШР40У16ЭШ2 — это цилиндрический низкочастотный разъём‑штуцер «шнурового» типа, предназначенная для монтажа непосредственно на кабель и работы в электрических цепях постоянного, переменного и импульсного тока с частотой до 3 МГц при напряжении до порядка 850 В в зависимости от варианта исполнения.

Назначение и применение

• Используется как кабельная розетка в радио‑ и электроаппаратуре общего назначения для соединения и разъединения цепей, проводов, кабелей, блоков и узлов.

• Часто применяется в условиях ограниченного пространства, где выгодно использовать угловой патрубок для компактной подводки экранированного кабеля.

Конструкция и маркировка

По обозначению «ШР40У16ЭШ2» расшифровывается:

• «ШР» — тип соединителя серии шнуровых разъёмов.

• «40» — условный размер корпуса, определяет габариты и рядность сочленения.

• «У» — кабельная часть с угловым патрубком.

• «16» — 16 контактов (гнёзда).

• «Э» — гайка патрубка для экранированного кабеля, обеспечивает экранирующее соединение оплётки.

• «Ш» — розетка (гнездовая часть).

• «2» — вариант сочетания контактов (распределение контактов по диаметрам и типам).

Корпус обычно выполнен из металла, изолятор — из карболита или аналогичного термостойкого материала, что обеспечивает механическую прочность и устойчивость к вибрациям и температурным циклам.

Электрические и эксплуатационные параметры

• Рабочий ток контактов зависит от диаметра: для контактов меньшего диаметра (около 1,5 мм) допустимый ток порядка 10 А, для крупных (около 2,5 мм) — до 25 А.

• Сопротивление изоляции розетки не менее 5000 МОм, что обеспечивает хорошую изоляцию между контактами и корпусом.

• Соединитель рассчитан на работу в диапазоне температур примерно от −60 °C до +100 °C, что позволяет применять его в промышленных и военных‑радиотехнических решениях.

Особенности монтажа

• Соединение с вилкой резьбовое, корпуса поляризованы одношпоночным ключом, что исключает неселективное сочленение.

• Угловой патрубок и гайка под экранированный кабель позволяют надёжно закрепить разъём на кабеле и обеспечить электрическую связь экрана с корпусом, что важно для подавления помех и защиты цепей.
