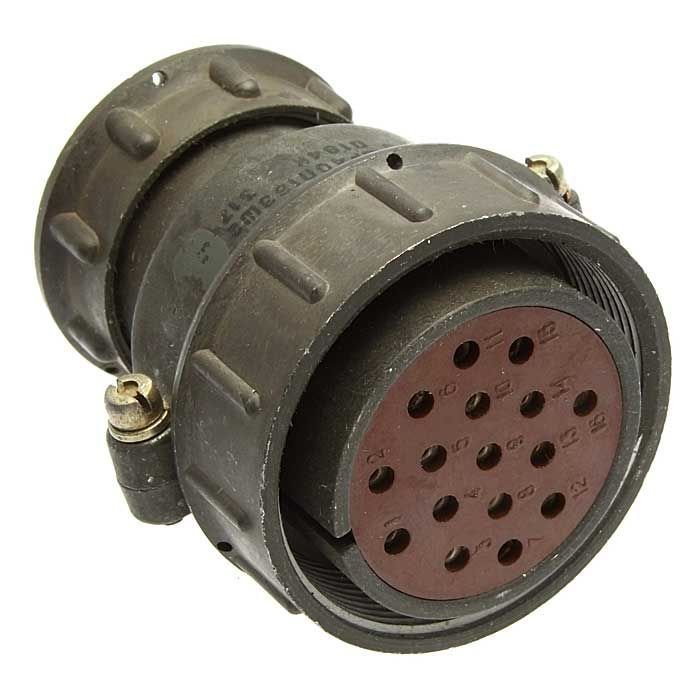

ШР40У16ЭШ2 — это кабельная розетка, предназначенная для соединения в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Основные характеристики

• Тип соединителя : ШР
• Условный размер корпуса : 40
• Количество контактов : 16

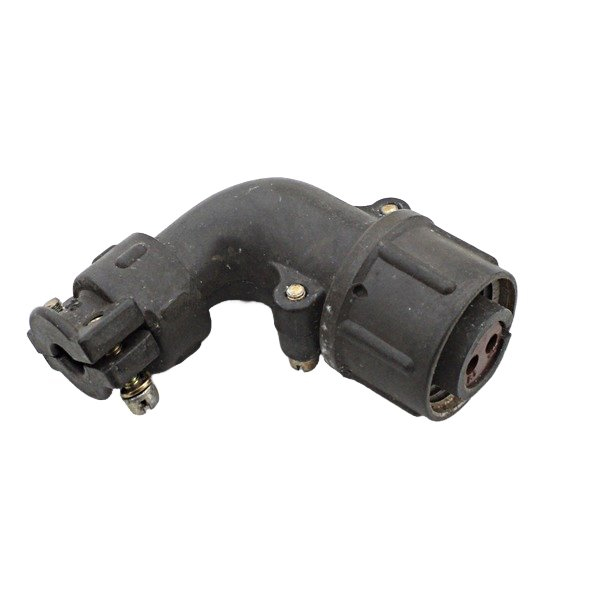

• Конструктивное исполнение : У (с угловым патрубком)
• Гайка патрубка : Э (для экранированного кабеля)
• Сочетание контактов : 2

Электрические параметры

• Рабочий ток :
  • Для контактов диаметром 1,5 мм: 10 А
  • Для контактов диаметром 2,5 мм: 25 А
• Максимальное рабочее напряжение : не более 850 В
• Сопротивление электрического контакта :
  • Для 1,5 мм: не более 2,5 мОм
  • Для 2,5 мм: не более 1 мОм
• Сопротивление изоляции : не менее 5000 МОм

Физические параметры

• Габаритные размеры : 73,4 ? 52,5 ? 83,6 мм
• Метод монтажа : пайка
• Покрытие контактов : серебро
• Число сочленений : 500
• Минимальная наработка изделия : 1000 ч
• Минимальный срок сохраняемости : 15 лет

Условия эксплуатации

розетка ШР40У16ЭШ2 может работать в различных условиях:

• Температура окружающей среды : от -60° С до +60° С
• Смена температур : от -60° С до +110° С
• Синусоидальная вибрация :
  • Диапазон частот: от 1 Гц до 1000 Гц
  • Амплитуда ускорения: до 300 м/с?
• Ускорение механического удара :
  • Одиночного действия: до 5000 м/с?
  • Многократного действия: до 350 м/с?

Эти характеристики делают ШР40У16ЭШ2 надежным выбором для использования в сложных условиях эксплуатации.
