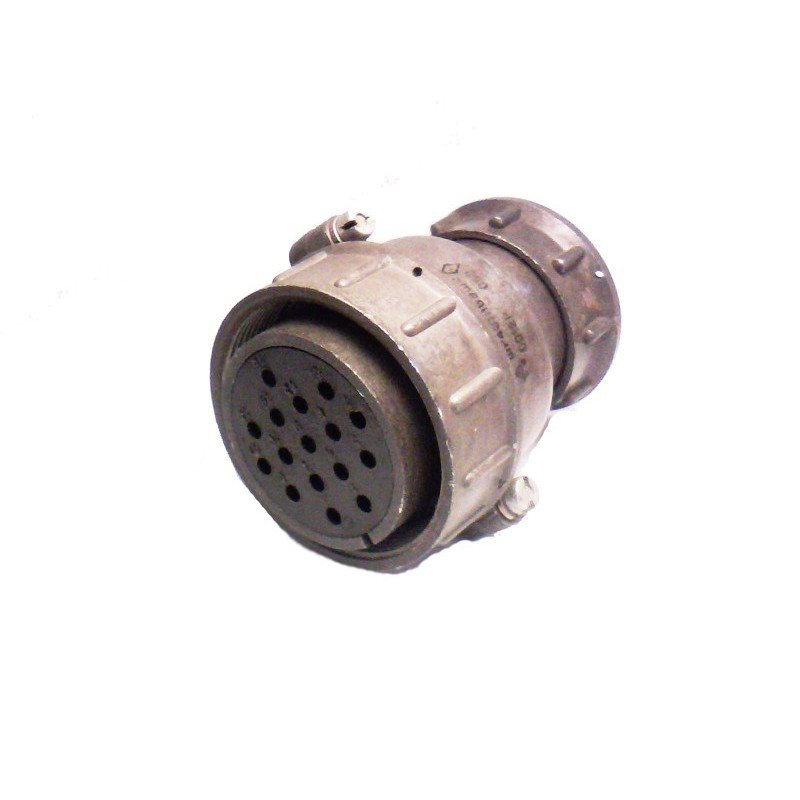

розетка ШР40У16ЭШ2 представляет собой кабельный соединитель с угловым патрубком, предназначенный для использования в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц. Этот тип соединителя широко применяется в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения.

Основные характеристики

• Тип соединителя : ШР (штепсельный разъем).
• Условный размер корпуса : 40.
• Количество контактов : 16.
• Конструктивное исполнение : Угловой патрубок.
• Максимальное рабочее напряжение : до 850 В.
• Рабочий ток :
  • Для контактов диаметром 1,5 мм — до 10 А.
  • Для контактов диаметром 2,5 мм — до 25 А.
• Сопротивление электрического контакта :
  • Для 1,5 мм — не более 2,5 мОм.
  • Для 2,5 мм — не более 1 мОм.
• Сопротивление изоляции : не менее 5000 МОм.

Условия эксплуатации

розетка ШР40У16ЭШ2 может работать в широком диапазоне температур от -60°С до +60°С, а также выдерживает смену температур от -60°С до +110°С. Она устойчива к механическим воздействиям, включая вибрации и удары.

Вибрация и механические нагрузки

• Синусоидальная вибрация : диапазон частот от 1 Гц до 1000 Гц с амплитудой ускорения до 300 м/с?.
• Ускорение механического удара : одиночного действия — до 5000 м/с?; многократного действия — до 350 м/с?.

Конструкция и монтаж

розетка выполнена с использованием пайки для монтажа. Контакты имеют серебряное покрытие, что обеспечивает хорошую проводимость и долговечность. Минимальный срок службы соединителя составляет не менее 1000 часов при нормальных условиях эксплуатации.ШР40У16ЭШ2 является надежным решением для соединения и разъединения электрических цепей в различных приложениях, обеспечивая высокую производительность и долговечность.
