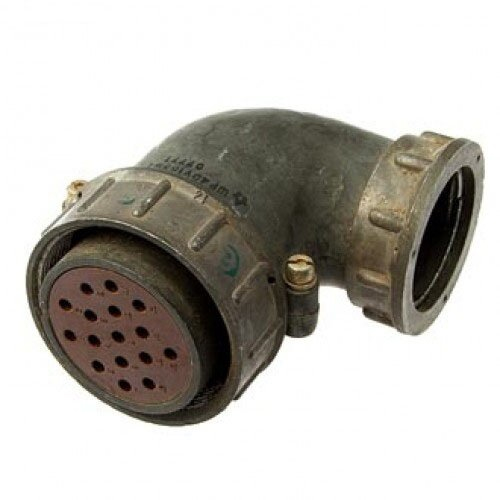

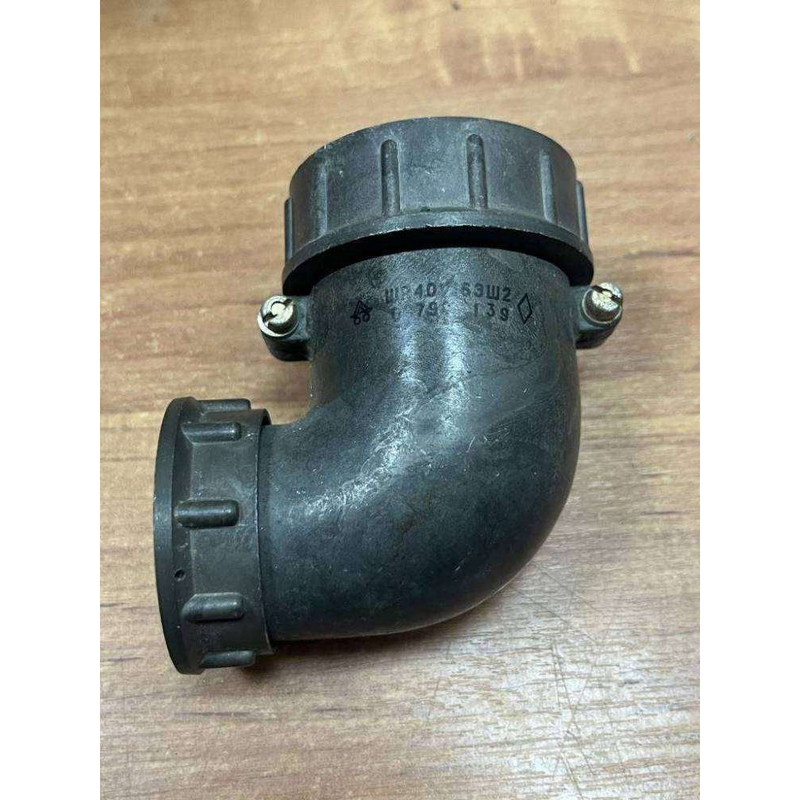

ШР40У16ЭШ2 — это кабельная розетка, предназначенная для использования в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц. Она относится к типу соединителей ШР и имеет следующие характеристики:

Основные характеристики

• Тип соединителя : ШР (Шнуровые Разъемы)
• Условный размер корпуса : 40
• Конструктивное исполнение : У (с угловым патрубком)
• Количество контактов : 16
• Гайка патрубка : Э (для экранированного кабеля)
• Сочетание контактов : 2

Электрические параметры

• Максимальное рабочее напряжение : до 850 В
• Рабочий ток :
  • Для контактов диаметром 1,5 мм — до 10 А
  • Для контактов диаметром 2,5 мм — до 25 А
• Сопротивление электрического контакта :
  • Для 1,5 мм — не более 2,5 мОм
  • Для 2,5 мм — не более 1 мОм
• Сопротивление изоляции : не менее 5000 МОм

Габариты и конструкция

• Размеры : 73,4 ? 52,5 ? 83,6 мм
• Метод монтажа : пайка
• Покрытие контактов : серебро
• Число сочленений-расчленений : до 500
• Минимальная наработка изделия : 1000 часов

Условия эксплуатации

ШР40У16ЭШ2 может работать в условиях:

• Температуры окружающей среды от -60° С до +60° С.
• Смены температур от -60° С до +110° С.
• Атмосферного Ониженного давления до $1.3imes 10^{-4}$ 1.3 ? 1 0 ? 4 Па.

Также она выдерживает механические нагрузки, такие как:

• Синусоидальная вибрация с частотой от 1 Гц до 1000 Гц и амплитудой ускорения до 300 м/с?.
• Удары одиночного действия с ускорением до 5000 м/с? и многократные удары с ускорением до 350 м/с?.

Эти характеристики делают ШР40У16ЭШ2 подходящей для применения в радиоэлектронной и радиотехнической аппаратуре как надежный соединитель общего назначения.
