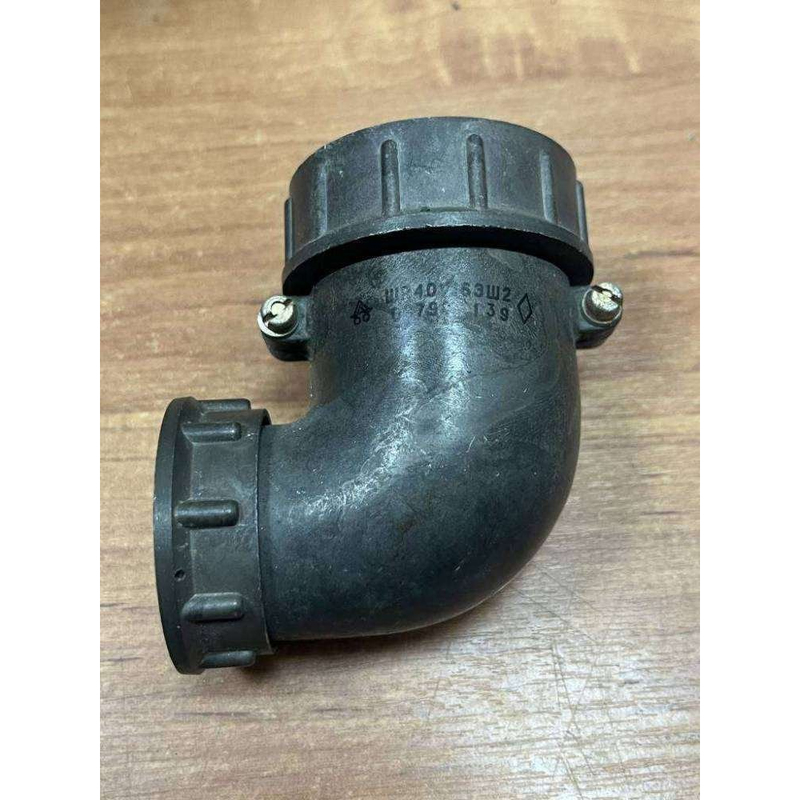

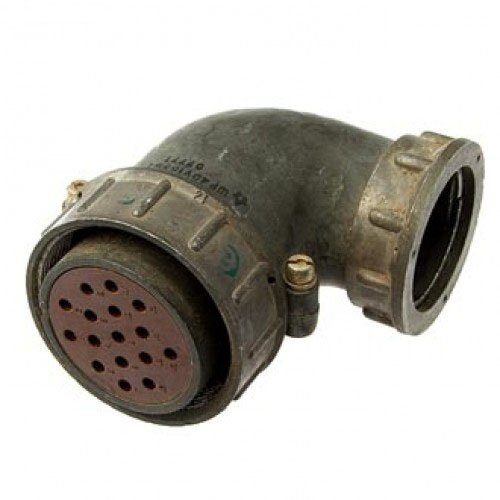

Соединители ШР40У16ЭШ2 представляют собой цилиндрические электрические разъемы, предназначенные для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Они состоят из двух частей: вилки и розетки, которые могут быть как кабельными, так и приборными (блочными).

Основные характеристики соединителей ШР40У16ЭШ2:

• Тип соединения : Негерметичный, резьбовое сочленение.

• Климатическое исполнение : УХЛ2 по ГОСТ 15150-69.

• Условный размер корпуса : 40.

• Количество контактов : 16.

• Вид патрубка : Угловой патрубок для кабельной части.

• Вид гайки патрубка : Для экранированного кабеля.

• Покрытие контактов : Серебро и никель.

• Способ монтажа : Объемный, с помощью пайки.

• Поляризация корпусов : Одношпоночная.

Применение:

Соединители ШР40У16ЭШ2 используются для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Они могут применяться как для внутреннего, так и для наружного монтажа при условии защиты от воздействия дождя, пыли и солнечного излучения.

Эксплуатационные характеристики:

• Температура окружающей среды : От -60 до +60°C.

• Механическая стойкость : Выдерживают вибрации и удары в соответствии с техническими условиями.

Эти соединители маркируются цифро-буквенным кодом на корпусе и могут работать совместно с другими типами соединителей, такими как 2РТТ и 2РТ-А.
