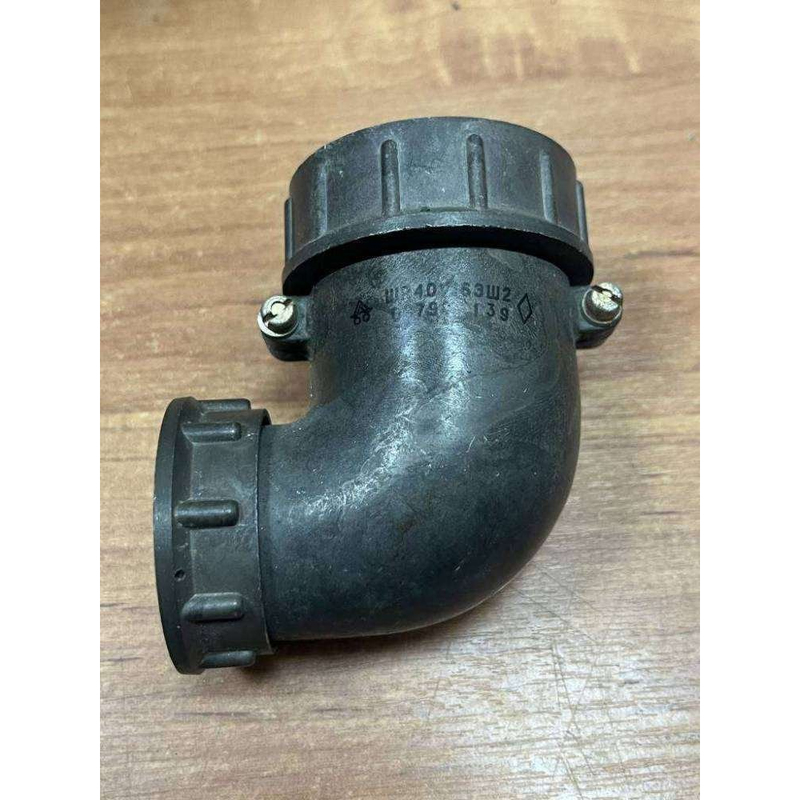

ШР40У16ЭШ2-К — это кабельная розетка низкочастотного цилиндрического соединителя серии ШР с угловым патрубком для экранированного кабеля. Она предназначена для надежного соединения в радиоэлектронной и радиотехнической аппаратуре, работает в цепях постоянного и переменного тока с частотой до 3 МГц.

Расшифровка обозначения

• ШР — тип соединителя (розетка).

• 40 — условный размер корпуса.

• У — конструктивное исполнение с угловым патрубком для кабельной части.

• 16 — количество контактов.

• ЭШ2 — экранированный вариант с определенным сочетанием контактов; модификация "-К" указывает на кабельное исполнение.

Технические характеристики

Соединитель рассчитан на рабочий ток до 10 А для контактов диаметром 1,5 мм, максимальное напряжение до 850 В постоянного тока. Он выдерживает вибрацию (1–1000 Гц, до 300 м/с²), удары (до 5000 м/с² одиночные), линейные нагрузки до 2000 м/с² и пониженное давление до 1,3·10⁻⁴ Па.

Условия эксплуатации

Рабочая температура — от -60°C до +60°C, с кратковременными изменениями до +110°C. Климатическое исполнение УХЛ2 по ГОСТ 15150-69, подходит для внутреннего монтажа (допустимо наружное при защите от дождя, пыли и солнца). Минимальная наработка — 1000 часов, количество соединений-расчленений — 500.
