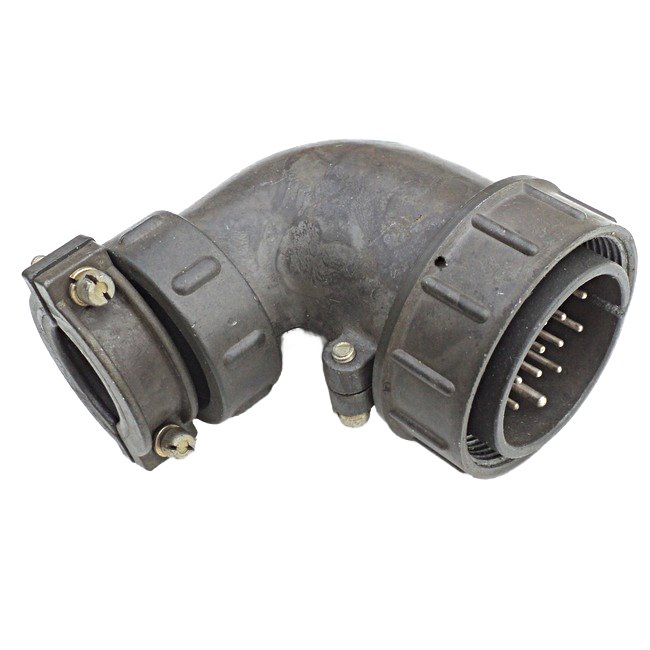

ШР40У16ЭГ2Н — это тип соединителя, предназначенный для использования в электрических цепях. Он относится к категории разъемов ШР и имеет следующие характеристики:

Основные характеристики

• Тип соединителя : ШР
• Условный размер корпуса : 40
• Количество контактов : 16 (из них 14 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм)
• Конструктивное исполнение : с угловым патрубком
• Материал корпуса : пластмассовый

Технические параметры

• Максимальная токовая нагрузка на одиночный контакт :
  • 20 А для контактов ? 1,5 мм
  • 35 А для контактов ? 2,5 мм
• Общая максимальная токовая нагрузка : 190 А
• Сопротивление контакта :
  • Не более 2,5 мОм для ? 1,5 мм
  • Не более 1 мОм для ? 2,5 мм
• Амплитудное значение напряжения : до 850 В
• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях

Условия эксплуатации

Разъемы ШР40У16ЭГ2Н могут использоваться в условиях с температурным диапазоном от -60 °C до +60 °C. Они также устойчивы к механическим воздействиям и вибрациям.

Применение

Соединители данного типа предназначены для монтажа с экранированными и неэкранированными кабелями в электрических цепях постоянного и переменного тока. Они могут использоваться как в закрытых помещениях, так и на открытом воздухе при условии защиты от пыли и влаги.

Взаимозаменяемость

Разъемы ШР40У16ЭГ2Н совместимы с другими соединителями типа ШР, что позволяет использовать их в различных конфигурациях и системах.Эти характеристики делают ШР40У16ЭГ2Н надежным выбором для применения в электрических системах, требующих высокой степени надежности и устойчивости к внешним воздействиям.
