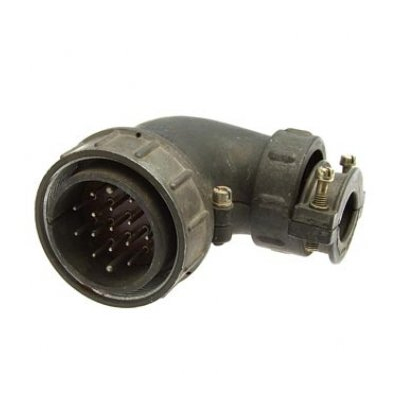

ШР40У16ЭГ2 — это угловая кабельная вилка серии ШР, предназначенная для надёжного соединения в электрических цепях. Она используется в радиоэлектронной и радиотехнической аппаратуре для работы с постоянным, переменным током (до 3 МГц) при напряжении до 850 В.

Основные характеристики

• Количество контактов: 16 шт., сочетание 2 (с диаметрами 1,5 мм и 2,5 мм).

• Рабочий ток: до 10 А (для контактов 1,5 мм) и 25 А (для 2,5 мм).

• Сопротивление контакта: не более 2,5 мОм (1,5 мм) и 1 мОм (2,5 мм); изоляции — не менее 5000 МОм.

• Климатическое исполнение: УХЛ2 (от -60 до +100 °C), для внутреннего монтажа, с защитой от внешних факторов при наружном использовании.

Конструкция и применение

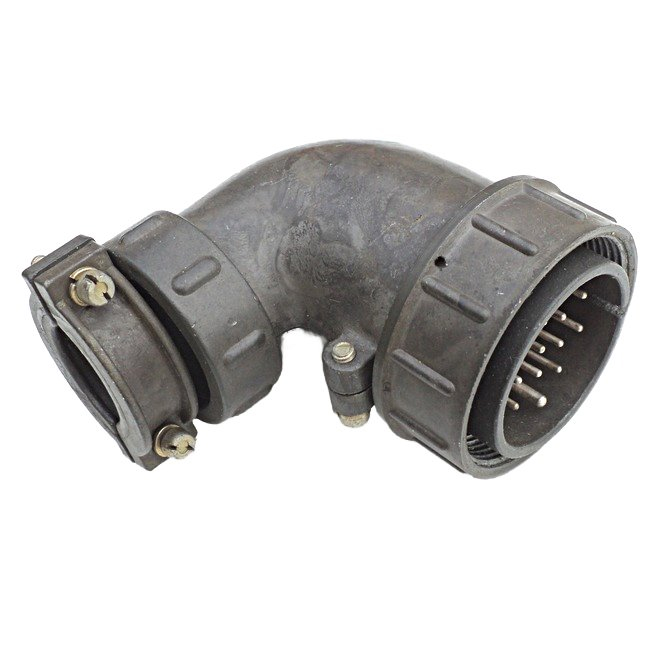

Вилка имеет угловой патрубок (У) с гайкой для экранированного кабеля (ЭГ), резьбовое сочленение и одношпоночную поляризацию. Метод монтажа — пайка, покрытие контактов — серебро или никель, корпус металлический с карболитовым изолятором. Устойчива к ударам (до 5000 м/с² одиночных, 350 м/с² многократных) и линейным нагрузкам (2000 м/с²).

Расшифровка маркировки

ШР — тип соединителя; 40 — условный размер корпуса; У — угловой патрубок; 16 — число контактов; Э — гайка для экранированного кабеля; Г — вилка; 2 — сочетание контактов.
