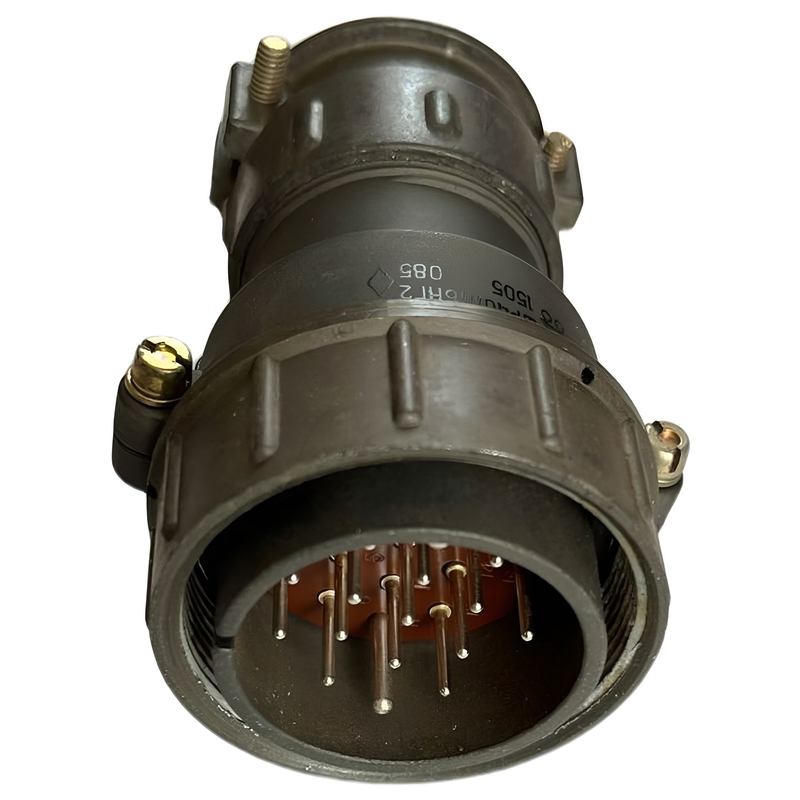

ШР40У16ЭГ2 — это кабельный соединитель, который используют в электрических цепях постоянного и переменного тока. Его применяют в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения.

Условные обозначения :

• ШР – тип соединителя.

• 40 – условный размер корпуса.

• У – с угловым патрубком.

• 16 – количество контактов.

• Э – гайка патрубка для экранированного кабеля.

• Г – вилка.

• 2 – сочетание контактов.

Технические характеристики :

• Рабочий ток для контактов диаметром 1,5 мм – 10 А.

• Рабочий ток для контактов диаметром 2,5 мм – 25 А.

• Максимальное рабочее напряжение – не более 850 В.

• Сопротивление электрического контакта с диаметром 1,5 мм – не более 2,5 мОм.

• Сопротивление электрического контакта с диаметром 2,5 мм – 1 мОм.

• Сопротивление изоляции – не менее 5000 МОм.

• Сечение провода для контактов с диаметром 1,5 мм – не более 1,93 мм2.

• Сечение провода для контактов с диаметром 2,5 мм – не более 3 мм2.

• Число сочленений-расчленений – 500.

• Минимальная наработка – 1000 ч.

• Минимальный срок сохраняемости – 15 лет.

• Габаритные размеры – 83,6?73,4?52,5 мм.

• Метод монтажа – пайка.

• Покрытие контактов – серебро.

Условия эксплуатации :

• Синусоидальная вибрация – диапазон частот от 1 Гц до 1000 Гц, амплитуда ускорения 300 м/с2.

• Ускорение механического удара одиночного действия – 5000 м/с2.

• Ускорение механического удара многократного действия – 350 м/с2.

• Ускорение линейных нагрузок – 2000 м/с2.

• Атмосферное пониженное рабочее давление – 1,3·10-4 Па.

• Температура окружающей среды – от -60° С до +60° С.

• Смена температур – от -60° С до +110° С.
