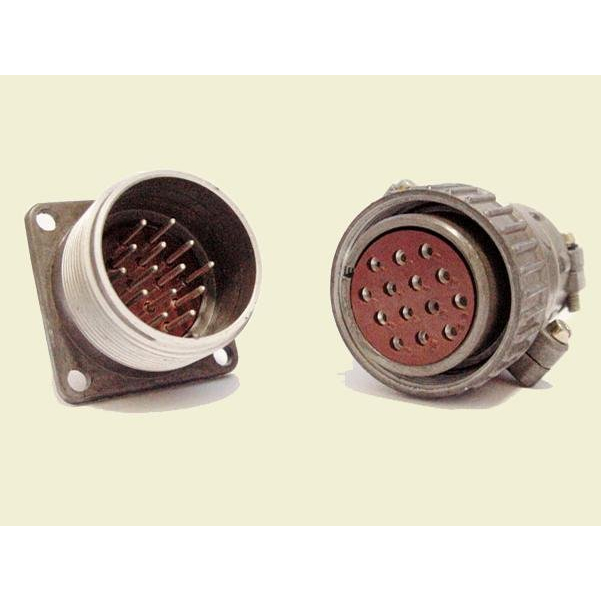

ШР40У16ЭГ2 — это кабельная вилка, предназначенная для соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Она относится к типу соединителей ШР и имеет следующие ключевые характеристики:

Основные характеристики

• Тип соединителя : ШР (цилиндрический, общепромышленного назначения).
• Размер корпуса : 40.
• Количество контактов : 16.
• Конструктивное исполнение : с угловым патрубком.
• Покрытие контактов : серебро.
• Максимальное рабочее напряжение : 850 В (амплитудное значение).
• Рабочий ток :
  • Для контактов диаметром 1,5 мм — до 10 А.
  • Для контактов диаметром 2,5 мм — до 25 А.
• Сопротивление изоляции : не менее 5000 МОм.

Эксплуатационные условия

вилка ШР40У16ЭГ2 предназначена для работы в условиях температуры окружающей среды от -60° С до +60° С. Она может выдерживать изменения температуры от -60° С до +110° С. Устойчивость к механическим воздействиям включает:

• Вибрация: диапазон частот от 1 Гц до 1000 Гц с амплитудой ускорения до 300 м/с?.
• Удары: одиночные до 5000 м/с? и многократные до 350 м/с?.

Применение

ШР40У16ЭГ2 используется в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она подходит для подключения различных электрических устройств, включая электроаппаратуру и радиооборудование. Соединитель состоит из двух частей: кабельной вилка и блочной ( розетка ), что обеспечивает гибкость в использовании. Эти характеристики делают ШР40У16ЭГ2 надежным выбором для применения в сложных условиях, где требуется высокая степень защиты и устойчивость к внешним воздействиям.
