ШР40У16ЭГ2 вилка

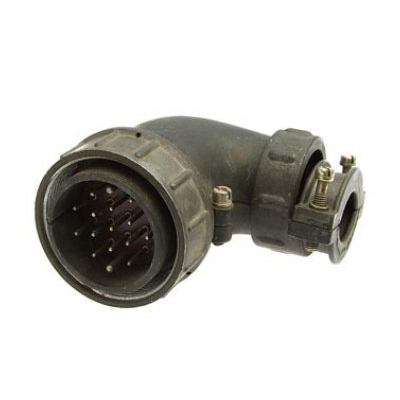

ШР40У16ЭГ2 — это кабельная вилка низкочастотного цилиндрического соединителя общего назначения с угловым патрубком и экранированием.

Назначение

Она предназначена для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц, используется в радиоэлектронной и радиотехнической аппаратуре.

Конструкция

Расшифровка обозначения: ШР — тип соединителя, 40 — условный размер корпуса, У — угловой патрубок для кабельной части, 16 — количество контактов (14 шт. диаметром 1,5 мм и 2 шт. диаметром 2,5 мм), Э — экранирование, Г2 — гайка для фиксации.
Метод монтажа — пайка, покрытие контактов — серебро, габариты 83,6×73,4×52,5 мм. radio-market

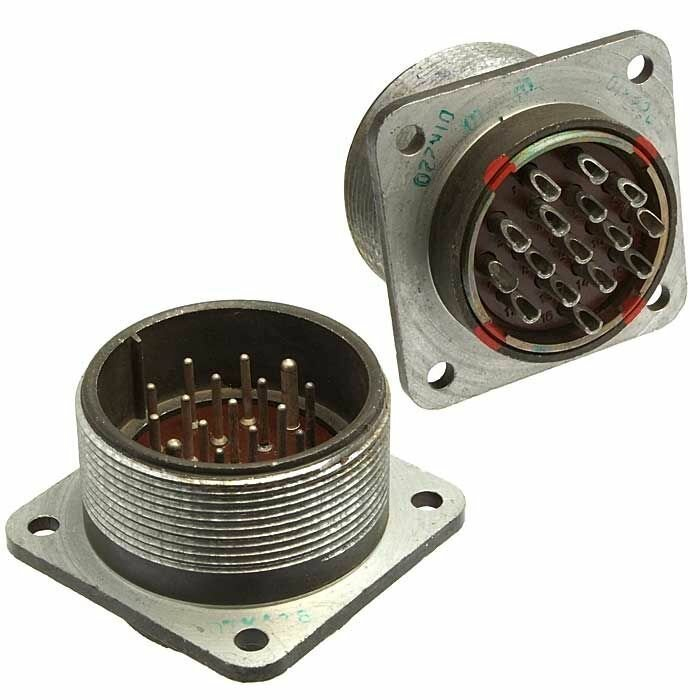

Эта вилка обеспечивает надежное соединение с приборной частью, маркируется кодом на корпусе и подходит для внутреннего монтажа в климатическом исполнении УХЛ2.

Технические характеристики

Максимальное рабочее напряжение — до 850 В, номинальный ток: 10 А для контактов 1,5 мм² и 25 А для 2,5 мм².
Сопротивление контакта: не более 2,5 мОм (1,5 мм) и 1 мОм (2,5 мм), сопротивление изоляции — не менее 5000 МОм.

Надежность

Количество сочленений-расчленений — 500, наработка — минимум 1000 часов, срок сохраняемости — 15 лет.

Условия эксплуатации

Температура: от -60°C до +60°C (смена до +110°C), вибрация до 1000 Гц с ускорением 300 м/с², удары до 5000 м/с² (одиночные), пониженное давление до 1,3·10⁻⁴ Па.
