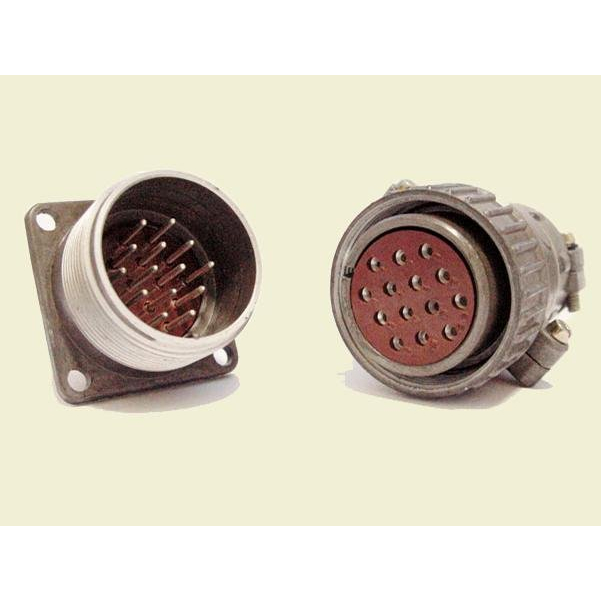

ШР40У16ЭГ2 — это кабельная вилка низкочастотного цилиндрического соединителя с угловым патрубком для экранированного кабеля.

Применение

Предназначена для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение).
Применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения, для внутреннего монтажа в климатическом исполнении УХЛ2 по ГОСТ 15150-69.
Допускается наружный монтаж при защите от дождя, динамической пыли и солнечного излучения; метод монтажа — пайка.

Характеристики

Рабочий ток на контактах диаметром 1,5 мм — 10 А, 2,5 мм — 25 А; максимальное напряжение — 850 В.
Рабочая температура: от -60 до +60 °C, с учетом перегрева контактов — до +110 °C; сопротивление изоляции не менее 5000 МОм.
Вибрация синусоидальная 1–5000 Гц с ускорением до 300 м/с?, удар одиночный 5000 м/с?, многократный 350 м/с?; наработка минимум 1000 часов, сочленения-расчленения — 500.
Соответствует ТУ 6313-022-61929916-2015. ?
