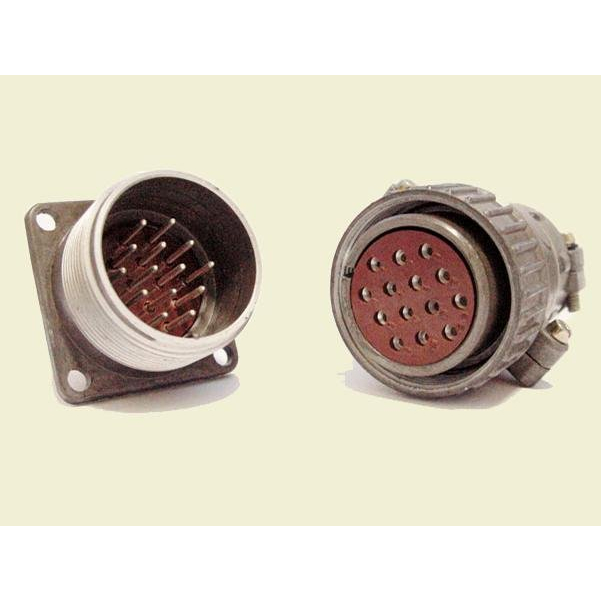

Соединитель ШР40У16ЭГ2 вилка представляет собой кабельный разъем с угловым патрубком, предназначенный для соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре.

Основные характеристики

• Тип соединителя : ШР (цилиндрический, низкочастотный).

• Количество контактов : 16.

• Рабочее напряжение : до 850 В.

• Рабочий ток :

  • для контактов диаметром 1,5 мм — до 10 А;

  • для контактов диаметром 2,5 мм — до 25 А.

• Сопротивление электрического контакта :

  • для 1,5 мм — не более 2,5 мОм;

  • для 2,5 мм — не более 1 мОм.

• Сопротивление изоляции : не менее 5000 МОм.

• Габаритные размеры : 83,6?73,4?52,5 мм.

• Метод монтажа : пайка.

• Покрытие контактов : серебро.

Условия эксплуатации

Соединитель ШР40У16ЭГ2 может работать в диапазоне температур от -60°С до +60°С и выдерживает перепады температур до +110°С. Он также устойчив к механическим ударам и вибрациям, что делает его подходящим для использования в сложных условиях эксплуатации.

Конструктивные особенности

Соединители ШР состоят из двух частей: вилки и розетки. вилки могут быть как приборными (блочными), так и кабельными. Поляризация корпусов одношпоночная, что упрощает процесс подключения.

Применение

Данный соединитель используется в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он предназначен для монтажа с экранированными или неэкранированными кабелями.

Таким образом, ШР40У16ЭГ2 вилка является надежным и универсальным решением для
