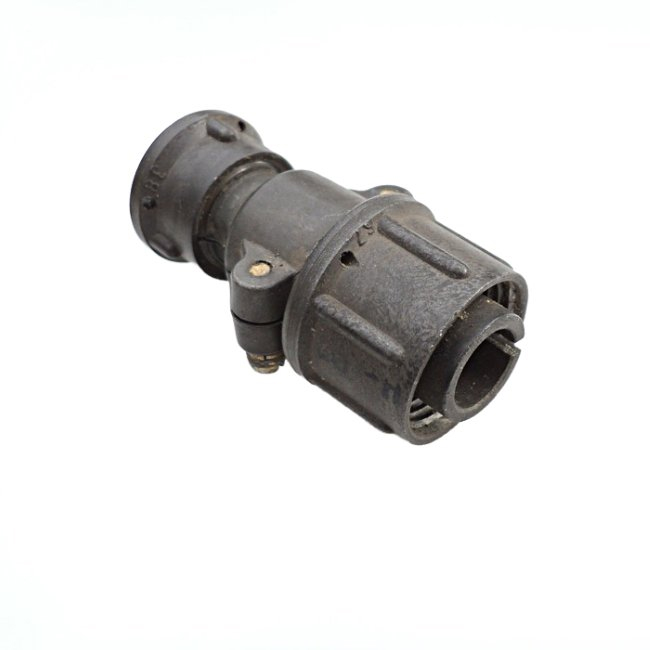

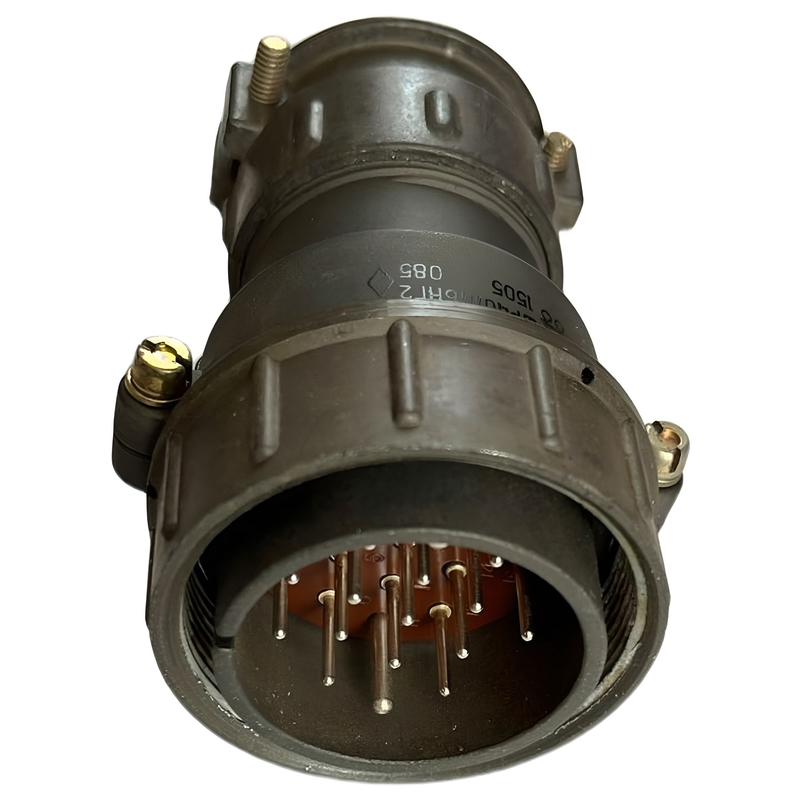

ШР40У16ЭГ2 — это кабельная вилка, используемая в электрических цепях как для постоянного, так и для переменного тока частотой до 3 МГц. Она применяется в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения.

Расшифровка условного обозначения :

• ШР — тип соединителя.

• 40 — условный размер корпуса.

• У — с угловым патрубком.

• 16 — количество контактов.

• Э — гайка патрубка для экранированного кабеля.

• Г — вилка.

• 2 — сочетание контактов.

Технические характеристики :

• Максимальное рабочее напряжение: 850 В.

• Сопротивление изоляции: не менее 5000 МОм.

• Число сочленений-расчленений: 500.

• Минимальная наработка: 1000 ч.

• Минимальный срок сохраняемости: 15 лет.

• Диапазон рабочих температур: от -60°С до +60°С.

• Монтаж: объемный, пайка.

• Покрытие контактов: серебро.

• Ток для контактов диаметром 1,5 мм: 10 А.

• Ток для контактов диаметром 2,5 мм: 25 А.

• Габаритные размеры: 83,6?73,4?52,5 мм.

• Сечение провода для контактов диаметром 1,5 мм: не более 1,93 мм?.

• Сечение провода для контактов диаметром 2,5 мм: не более 3 мм?.

вилка ШР40У16ЭГ2 состоит из двух частей: вилки и розетки. вилки и розетки могут быть как приборными (блочными), так и кабельными.
