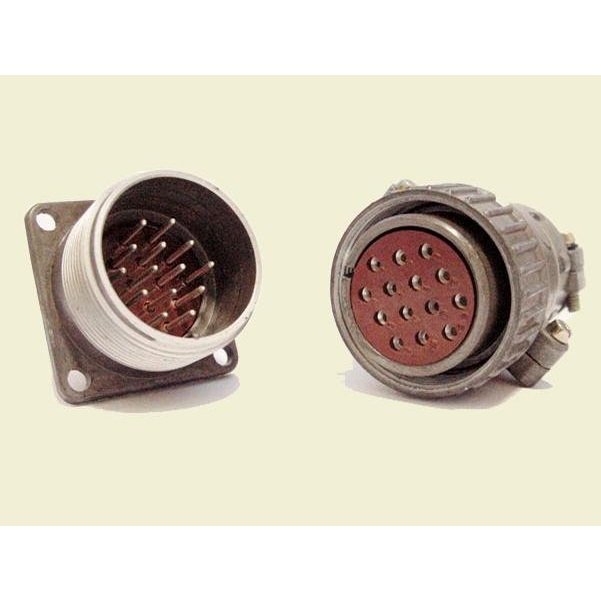

ШР40У16ЭГ2 — это вилка кабельная угловая низкочастотного цилиндрического соединителя серии ШР с экранированным кабелем. Она предназначена для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Расшифровка обозначения

ШР — тип соединителя (негерметичный цилиндрический общего назначения); 40 — условный размер корпуса; У — конструктивное исполнение с угловым патрубком для кабельной части; 16 — число контактов; Э — для экранированного кабеля; Г2 — модификация.

Технические характеристики

Соединитель имеет климатическое исполнение УХЛ (от -60 до +60 °C, с возможной сменой до +110 °C при перегреве контактов), сопротивление изоляции не менее 5000 МОм, покрытие контактов серебром и монтаж методом пайки. Габариты составляют около 83,6 × 73,4 × 52,5 мм, минимальная наработка — 1000 часов, количество сочленений-расчленений — 500.

Применение

Используется во внутренней аппаратуре радиоэлектронной и радиотехнической техники, допускается наружный монтаж при защите от дождя, пыли и солнца. Выдерживает вибрацию до 5000 Гц, удары до 5000 м/с² и пониженное давление до 1,3·10⁻⁴ Па.
