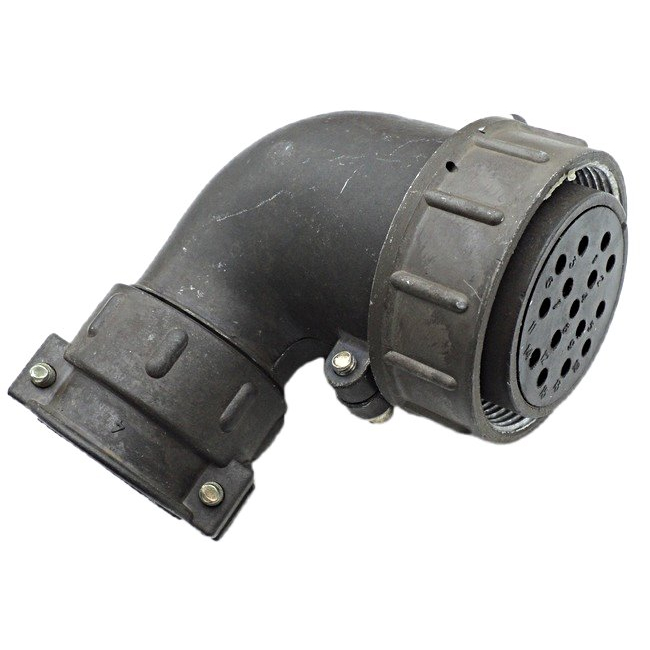

ШР40У15НШ2 — это кабельная розетка низкочастотного цилиндрического соединителя серии ШР с резьбовым соединением и нормальными габаритами. Она предназначена для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Применение

Используется для соединения и разъединения электрических цепей, включая провода, кабели, узлы и блоки в электро- и радиоаппаратуре. Подходит для внутреннего монтажа в климатическом исполнении УХЛ2, а также наружного при защите от дождя, пыли и солнца.

Характеристики

Имеет 15 контактов диаметром 1,5 мм с покрытием никелем (буква "Н"). Максимальный ток на контакт — 10 А, общая токовая нагрузка — до 150 А, сопротивление контакта — не более 2,5 мОм, сопротивление изоляции — не менее 5000 МОм. Выдерживает вибрацию 1–5000 Гц с ускорением до 300 м/с?, рабочая температура от -60 до +60 °C, ресурс — 500 сочленений-расчленений и наработка 1000 часов.
