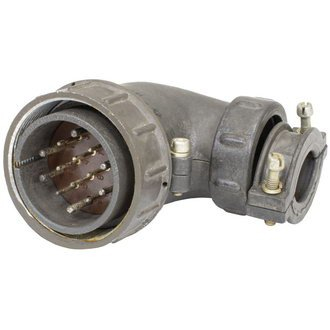

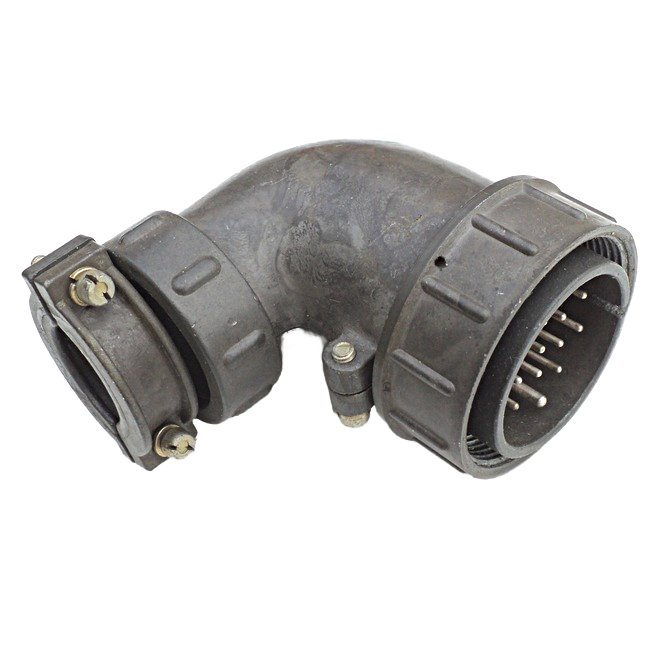

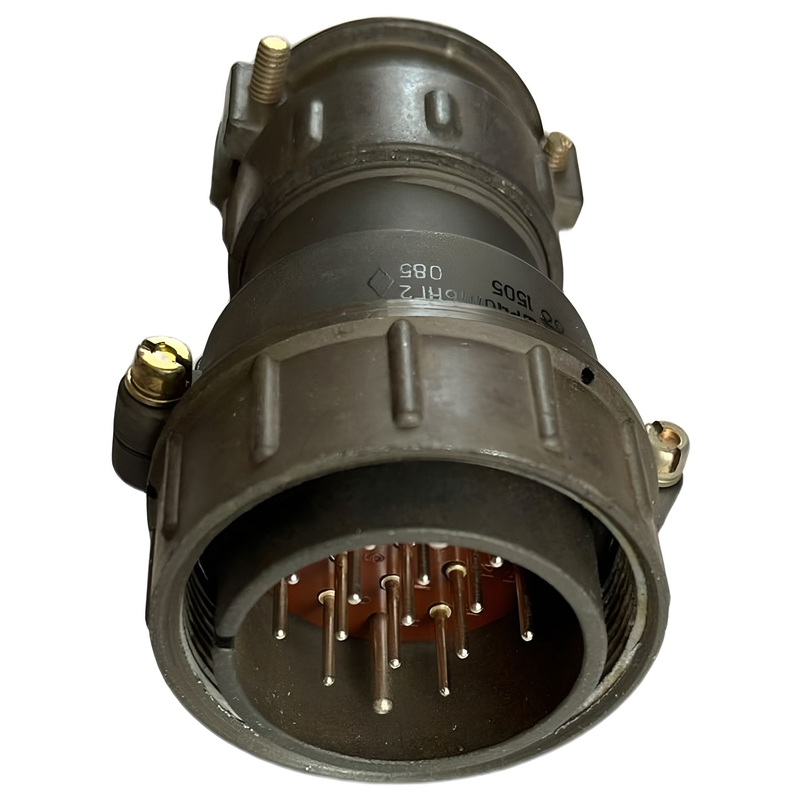

ШР40У15НГ2 — это кабельная вилка низкочастотного цилиндрического разъёма серии ШР40, предназначенная для соединений в электро- и радиоэлектронной аппаратуре.

Расшифровка обозначения

ШР — тип разъёма (цилиндрический низкочастотный); 40 — условный размер корпуса; У — угловой патрубок; 15 — 15 контактов диаметром 1,5 мм; Н — никелевое покрытие контактов; Г — вилка ; 2 — сочетание контактов.

Применение

Используется во внутренней проводке радиоэлектронной, радиотехнической и контрольно-измерительной аппаратуры как соединитель общего назначения. Допускается наружное применение при защите от пыли, воды и прямого солнечного излучения; климатическое исполнение УХЛ.

Основные характеристики

• Максимальный ток на контакт: 10 А; общий ток: 150 А.

• Рабочие частоты: до 10 кГц; переменный ток 50 Гц или постоянный.

• Амплитудное напряжение цепи: 850 В.

• Сопротивление контакта: не более 2,5 мОм.

• Сопротивление изоляции: не менее 5000 МОм.

• Количество соединений: 500 циклов; наработка: минимум 1000 часов.

Разъём выдерживает вибрацию 1–5000 Гц с ускорением 30 g, удары до 500 g, пониженное давление до 1,3?10?? Па и температуры от -60 до +60 °С (с перегревом контактов до +110 °С).
