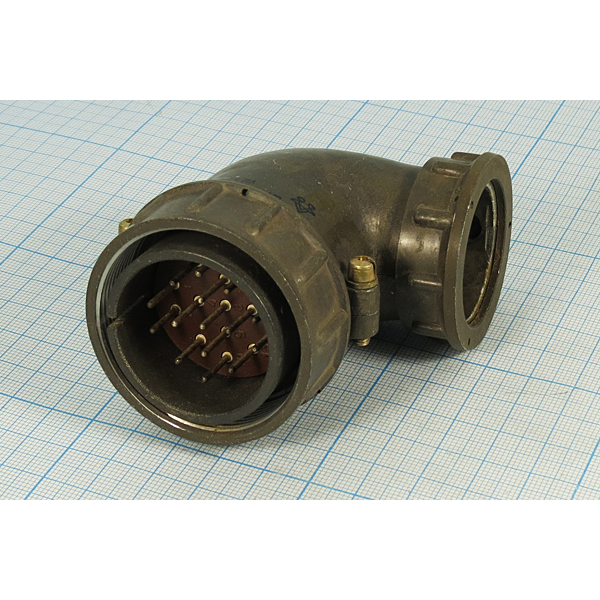

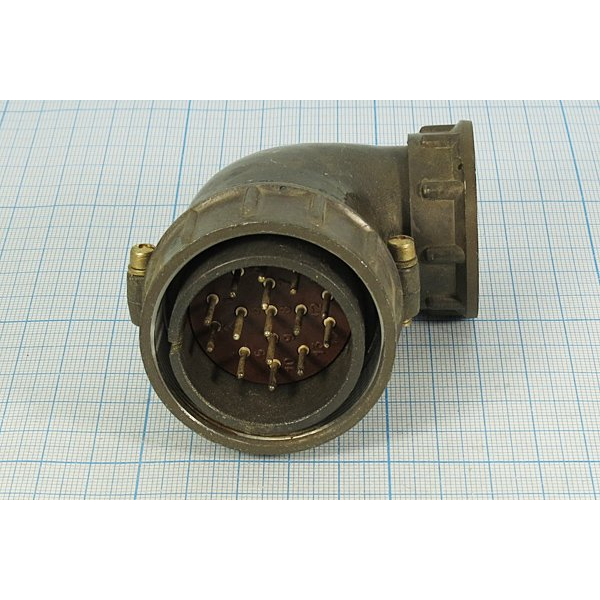

Разъем ШР40У15ЭГ2 вилка представляет собой электрический соединитель, предназначенный для работы в электрических цепях с экранированными и неэкранированными кабелями. Этот тип разъема используется как для постоянного, так и для переменного тока (частота до 3 МГц) при напряжении до 850 В.

Основные характеристики

• Тип: ШР
• Условный размер корпуса: 40
• Количество контактов: 15

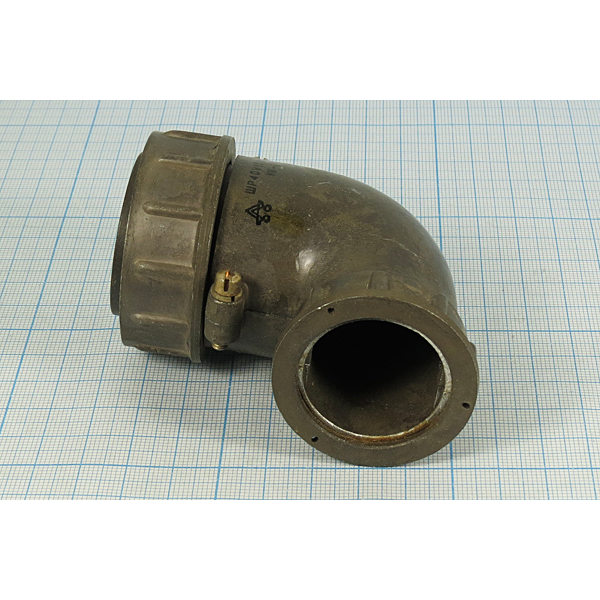

• Конструктивное исполнение: У (угловой патрубок)
• Вид гайки патрубка: Э (для экранированного кабеля)
• Часть соединителя: Г вилка

Технические параметры

• Сопротивление контакта: не более 2,5 мОм для контактов диаметром 1,5 мм.
• Максимальная токовая нагрузка на одиночный контакт: до 10 А.
• Общая максимальная токовая нагрузка: до 150 А.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Рабочая температура: от -60 °C до +60 °C.
• Материал контактов: серебро или никель.

Применение

Разъемы ШР40У15ЭГ2 предназначены для использования в различных климатических условиях и могут применяться как внутри помещений, так и на открытом воздухе при условии защиты от пыли и влаги. Они находят применение в электронике, энергетике и других областях, где требуется надежное соединение электрических цепей.

Совместимость

Разъемы данного типа совместимы с другими соединителями, такими как ШР по ГЕО.364.107 ТУ и аналогами, что позволяет использовать их в различных конфигурациях и системах. Таким образом, разъем ШР40У15ЭГ2 вилка представляет собой надежное решение для подключения электрических цепей с высокими требованиями к устойчивости и безопасности.
