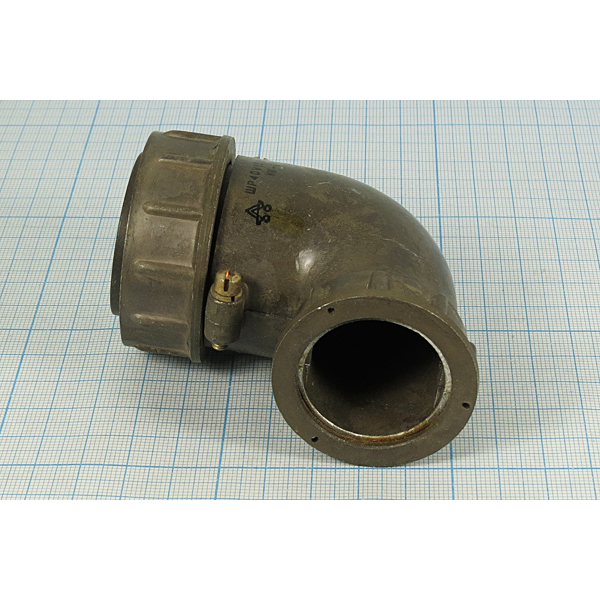

ШР40У15ЭГ2 — это кабельная вилка низкочастотного цилиндрического соединителя советского/российского производства, предназначенная для надежного соединения электрических цепей в различных устройствах.

Расшифровка обозначения

• ШР — тип соединителя (цилиндрический низкочастотный).

• 40 — условный размер корпуса.

• У — конструктивное исполнение с угловым патрубком.

• 15 — количество контактов диаметром 1,5 мм.

• Э — гайка патрубка для экранированного кабеля.

• Г2 — вилка, сочетание контактов №2.

Применение

Используется во электро-, радио- и контрольно-измерительных приборах для внутренних соединений в цепях постоянного и переменного тока частотой до 3 МГц. Подходит для климатического исполнения УХЛ2 по ГОСТ 15150-69, допускается наружный монтаж при защите от дождя, пыли и солнца.

Основные характеристики

• Максимальная токовая нагрузка на контакт: 10 А; общая — 150 А.

• Рабочие частоты: до 3 МГц; напряжение цепи: 850 В.

• Сопротивление контакта: не более 2,5 мОм. ?

• Сопротивление изоляции: не менее 5000 МОм. ?

• Вибрация: 1–5000 Гц, до 300 м/с? (30 g); удары: до 5000 м/с? (500 g одиночный).

• Сочленения-расчленения: 500 циклов; наработка: минимум 1000 часов. ?

Информация по моделям 2015 г. не указана в доступных источниках
