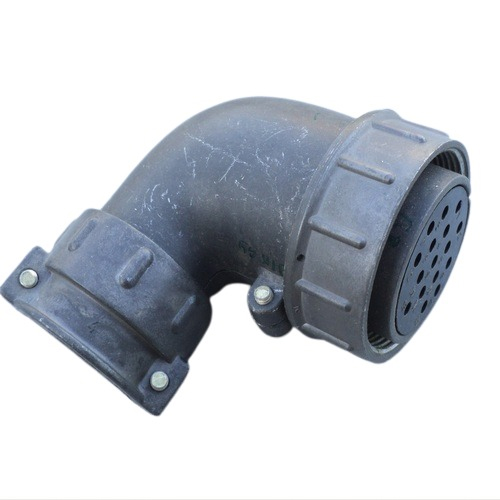

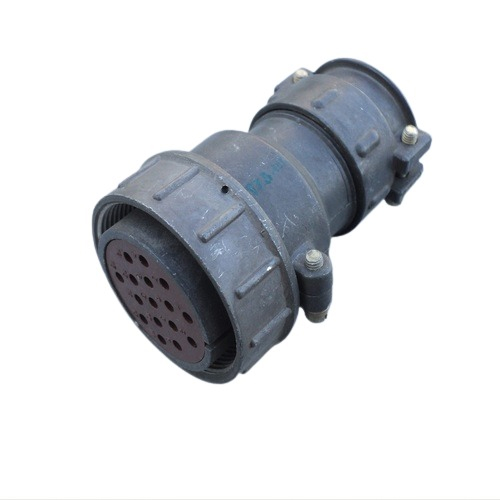

Розетка кабельная ШР40У14НШ₂ относится к группе низкочастотных цилиндрических соединителей серии ШР , предназначенных для монтажа в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение).

• ШР — тип соединителя (низкочастотный цилиндрический).

• 40 — условный размер корпуса.

• У — конструктивное исполнение кабельной части с угловой формой патрубка (под 90°).

• 14 — количество контактов в розетке (14 шт.).

• Н — предназначен для подключения неэкранированного кабеля.

• Ш2 — тип контактной части: розетка с сочетанием контактов «2» (8 шт. Ø 1,5 мм и 6 шт. Ø 2,5 мм).

• Контакты: 8 шт. диаметром 1,5 мм и 6 шт. диаметром 2,5 мм.

• Максимальный ток на контакт: до примерно 20 А для контактов Ø 1,5 мм и до 35 А для Ø 2,5 мм; суммарный ток по соединителю — до примерно 230 А.

• Максимальное рабочее напряжение (амплитудное значение) — до 850 В.

• Сопротивление контакта: не более 2,5 мОм для Ø 1,5 мм и 1 мОм для Ø 2,5 мм; сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

• Сочленение — резьбовое , с одношпоночной поляризацией, что обеспечивает надёжную фиксацию и правильную ориентацию.

• Вибрация синусоидальная: частотный диапазон до 5000 Гц, ускорение до 300 м/с² (30 g).

• Механические удары: одиночные до 5000 м/с² (500 g), многократные до 350 м/с² (35 g).

• Диапазон рабочих температур примерно от −60 °C до +60 °C, климатическое исполнение обычно УХЛ (для использования в умеренно‑холодном климатическом поясе).

• Применяется в радиоэлектронной и радиотехнической аппаратуре , измерительных и контрольных приборах, а также в электро‑ и приборных блоках, где требуется надёжное разъёмное соединение кабелей при относительно высоких токах и напряжениях.

• Подходит как для внутреннего монтажа, так и для внешней установки при условии защиты от прямого воздействия осадков и пыли.
