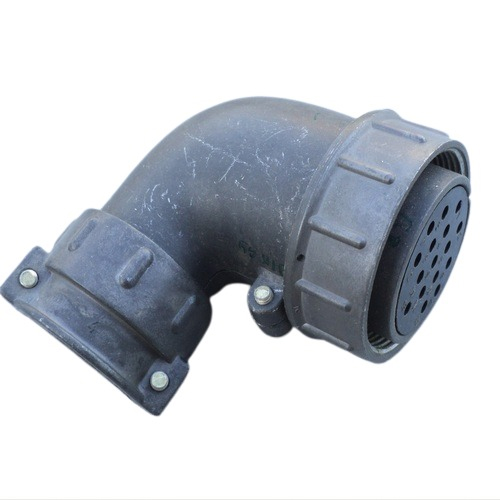

ШР40У14НШ2 представляет собой кабельную розетку низкочастотного цилиндрического соединителя с угловым патрубком для неэкранированного кабеля.

Применение

Предназначена для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в электро- и радиоаппаратуре.
Изготавливается для внутреннего монтажа в климатическом исполнении УХЛ2 по ГОСТ 15150-69, допускается наружное применение при защите от дождя, динамической пыли и солнечного излучения.
Работает в цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Характеристики

Имеет 14 контактов: 8 шт. диаметром 1,5 мм и 6 шт. диаметром 2,5 мм. ?

• Рабочий ток на контакт: до 10 А (?1,5 мм), до 25 А (?2,5 мм). ?

• Сопротивление контактов: не более 2,5 мОм (?1,5 мм), 1 мОм (?2,5 мм).

• Сопротивление изоляции: не менее 5000 МОм.

• Количество сочленений-расчленений: 500. ?
  Температура эксплуатации: от -60°C до +60°C (с учетом перегрева контактов до +110°C). ?
  Выдерживает вибрацию 1-5000 Гц (до 300 м/с?), удары до 5000 м/с? (одиночные), пониженное давление 1,3?10?? Па.
