Назначение

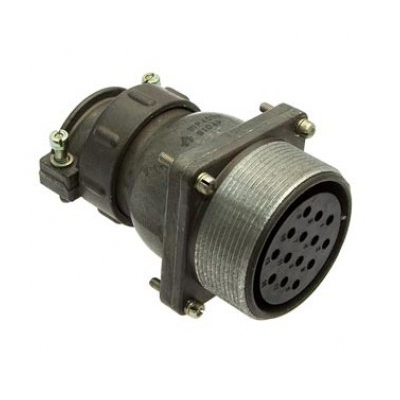

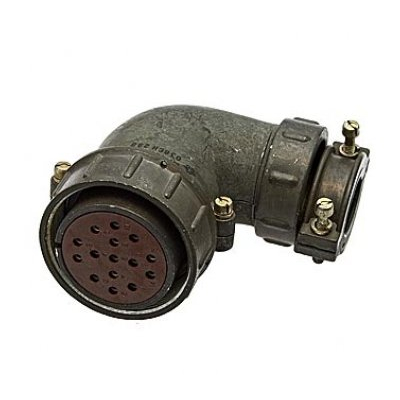

ШР40У14НШ2 — кабельная розетка низкочастотного цилиндрического соединителя общего назначения. Она предназначена для работы в электрических цепях электро- и радиоаппаратуры, обеспечивая соединение и разъединение цепей постоянного и переменного тока. Модель относится к категории ШР40 и имеет артикул 41328. В каталоге краткое описание указано как «кабельная».

Розетка применяется в составе приборов и аппаратуры, где требуется цилиндрическое резьбовое сочленение и одношпоночная поляризация корпусов. Конструкция негерметичная. Для позиции указаны приемка «5» и год 85–89; производитель в предоставленных данных не указан.

Расшифровка обозначения

Обозначение ШР40У14НШ2 построено по стандартной схеме и указывает на ключевые особенности исполнения:

• ШР — тип соединителя;
• 40 — условный размер корпуса;
• У — угловой патрубок;
• 14 — 14 контактов;
• Н — для неэкранированного кабеля;
• Ш — розетка;
• 2 — комбинация контактов: 8 шт. диаметром 1,5 мм и 6 шт. диаметром 2,5 мм.

Такая комбинация контактов определяет силовые и сигнальные возможности соединителя. Модель имеет резьбовое сочленение и одношпоночную поляризацию, что помогает ориентировать ответные части при монтаже.

Технические характеристики

• Токовая нагрузка: до 20 А на контакты диаметром 1,5 мм и до 35 А на контакты диаметром 2,5 мм; общая нагрузка — до 230 А.
• Напряжение: до 850 В амплитудного значения.
• Частота: до 3 МГц.
• Сопротивление контакта: не более 2,5 мОм для контактов диаметром 1,5 мм; не более 1 мОм для контактов диаметром 2,5 мм.
• Сопротивление изоляции: не менее 5000 МОм.
• Климатическое исполнение: УХЛ, рабочий диапазон от -60°C до +60°C.
• Вибрация: 1–5000 Гц при 300 м/с².
• Удар: до 5000 м/с² (одиночный).
• Сочленения: не менее 500 циклов.
• Наработка: не менее 1000 часов.
• Покрытие контактов: никель (или серебро в базовых версиях).

Перечисленные параметры относятся к соединителю в целом и подтверждаются имеющимся описанием товара. Они определяют его применимость в низкочастотных цепях с повышенными требованиями к токовой нагрузке и механической устойчивости.

Применение и совместимость

Розетка используется для соединения и разъединения цепей постоянного и переменного тока в приборах. Она подходит для внутреннего монтажа (УХЛ2), а также для наружного использования при условии защиты от внешних факторов. Негерметичное исполнение означает, что при эксплуатации вне помещений следует учитывать необходимость дополнительной защиты.

Модель взаимосочетается с вилками, например ШР40П14ЭШ2 или аналогичными. При подборе ответной части необходимо учитывать размер корпуса, число и комбинацию контактов, тип патрубка и поляризацию.

Сведения из карточки VirtueMart

Артикул: 41328. Категория: ШР40. Краткое описание: кабельная. Приемка: «5». Год: 85–89. Производитель в указанных данных не обозначен.
