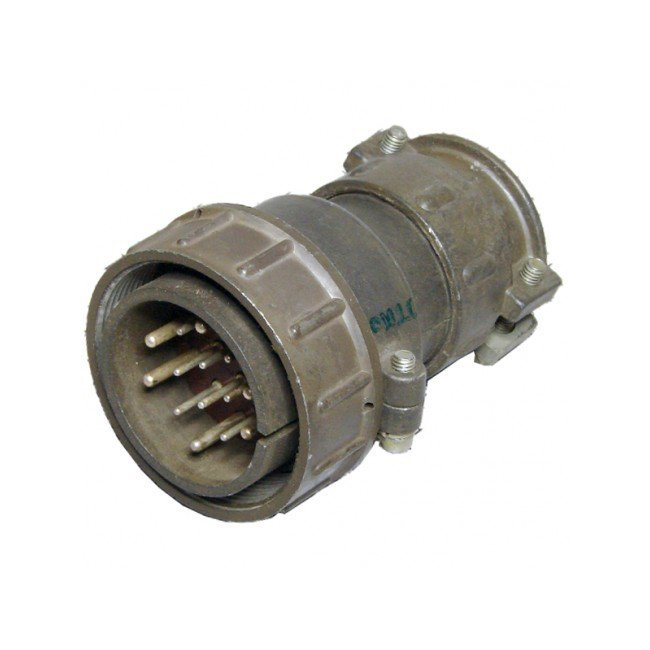

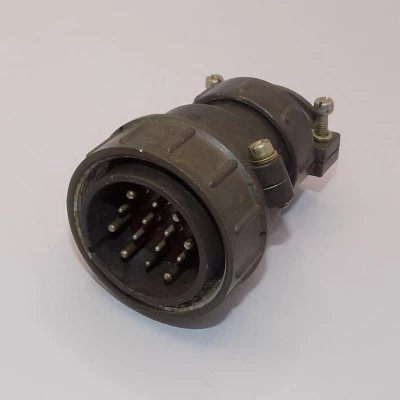

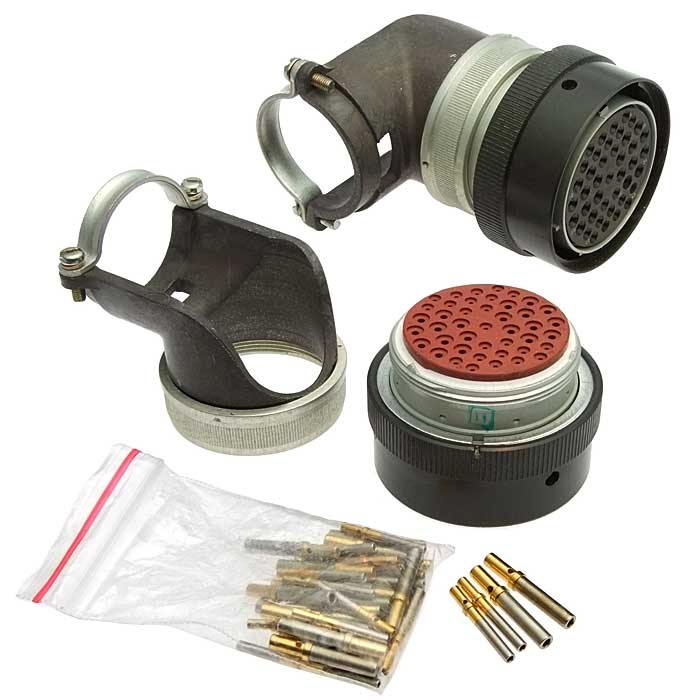

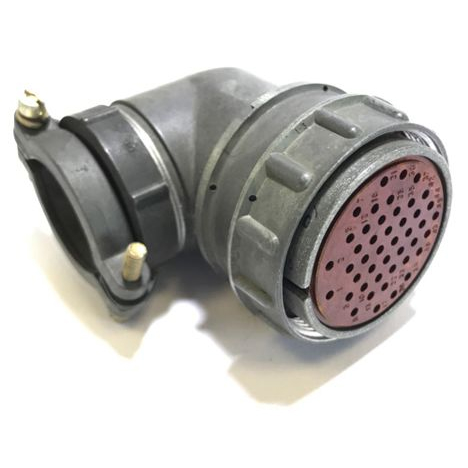

Разъем ШР40У14НГ2 ВИЛКА — это низкочастотный цилиндрический соединитель с резьбовым соединением, предназначен для работы в электрических цепях постоянного, переменного и импульсного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

• ШР — тип соединителя, цилиндрический объемного монтажа резьбового сочленения нормальных габаритов.

• 40 — условный размер корпуса (габарит).

• У — угловой патрубок (в отличие от П — прямой патрубок).

• 14 — количество контактов (14 шт.).

• Н — для неэкранированного кабеля.

• Г — вилка (гнездовой контакт — штырь).

• 2 — сочетание контактов: 8 штырей диаметром 1,5 мм и 6 штырей диаметром 2,5 мм.

• Максимальное рабочее напряжение (амплитуда) — до 850 В.

• На отдельный контакт:

  • для контакта Ø 1,5 мм — до 20 А;

  • для контакта Ø 2,5 мм — до 35 А (в разных источниках указывается до 50 А в зависимости от диаметра).

• Суммарная токовая нагрузка на весь разъем — до примерно 230 А.

• Сопротивление контакта: ≤ 2,5 мОм для Ø 1,5 мм и ≤ 1 мОм для Ø 2,5 мм.

• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

• Рабочая температура окружающей среды — обычно от −60 °C до +60…+100 °C (в зависимости от конкретного исполнения и поставщика).

• Соединитель рассчитан на работу в условиях вибрации, ударных нагрузок и пониженного давления:

  • синусоидальная вибрация до 5000 Гц при ускорении до 300 м/с² (≈30 g);

  • одиночный удар до 5000 м/с² (≈500 g), многократные удары — до 350 м/с² (≈35 g);

  • пониженное давление до порядка 1,3·10⁻⁴ Па.

• Корпус может быть металлическим или пластиковым, контакты — с серебряным или никелевым покрытием, изолятор чаще из карболита или аналогичного композиционного материала.

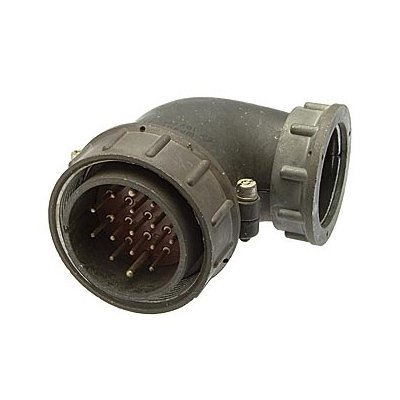

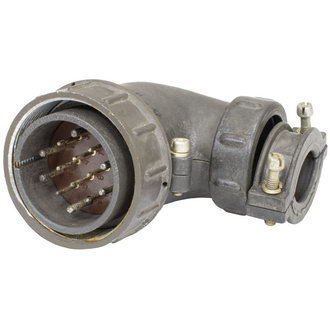

• Вилка ШР40У14НГ2 выполняется как кабельная часть с угловым штуцером, предназначенная для соединения кабелей и проводов в радиоэлектронной, радиотехнической и промышленной аппаратуре общего назначения.

• Разъемы ШР взаимозаменяемы по габаритам и резьбе с рядом соединителей 2РТ, 2РТТ и 2РТ‑А, что позволяет использовать их в составе стандартных разъемных цепей.
