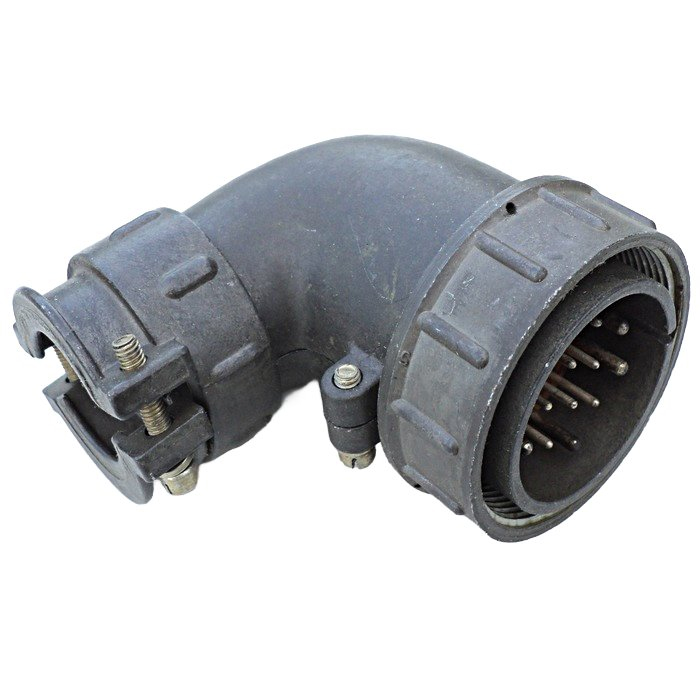

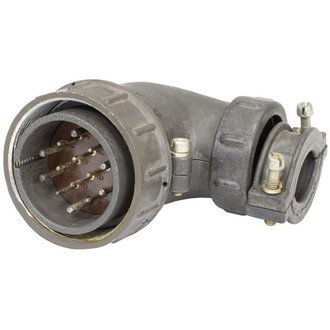

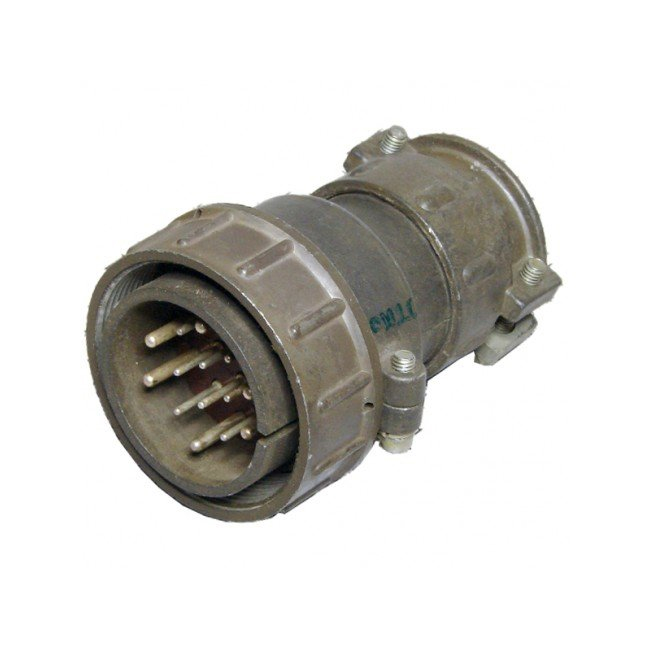

ШР40У14НГ2 ВИЛКИ 86-87г «5»

Цена:

1200 ₽

В наличии: 66 шт.

кабельная

Технические характеристики

ШР40У14НГ2 вилка

ШР40У14НГ2 — это кабельная вилка цилиндрического низкочастотного соединителя общего назначения, предназначенная для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при амплитудном напряжении до 850 В.

Расшифровка обозначения

Обозначение ШР40У14НГ2 расшифровывается так: ШР — тип соединителя, 40 — условный размер корпуса, У — угловой патрубок, 14 — количество контактов, Н — гайка для неэкранированного кабеля, Г — вилка, 2 — комбинация контактов (8 шт. Ø1,5 мм + 6 шт. Ø2,5 мм), Н — покрытие контактов никелем.

Технические характеристики

Соединитель имеет 14 контактов: 8 диаметром 1,5 мм (ток до 20 А, сопротивление не более 2,5 мОм) и 6 диаметром 2,5 мм (ток до 35 А, сопротивление не более 1 мОм); общая токовая нагрузка — до 230 А.
Сопротивление изоляции — не менее 5000 МОм, тип — негерметичный, климатическое исполнение УХЛ (от -60°C до +60°C, смена температур до +110°C).

Условия эксплуатации

ШР16П2ЭГ5 electrical connectors

Вилка выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением 300 м/с² (30 g), механические удары до 5000 м/с² (500 g) одиночные и 350 м/с² (35 g) многократные, а также пониженное давление до 1,3×10⁻⁴ Па.
Минимальная наработка — 1000 часов, количество сочленений-расчленений — 500; совместима с розетками типа ШР40П14ЭГ2 или аналогичными.

Такие соединители применяются в радиоэлектронной аппаратуре, приборах и оборудовании для надежного монтажа кабелей.

Описание

Назначение соединителя

ШР40У14НГ2 — это кабельная вилка цилиндрического низкочастотного соединителя общего назначения. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при амплитудном напряжении до 850 В. Вилка применяется для надёжного монтажа кабелей в радиоэлектронной аппаратуре, приборах и оборудовании.

Артикул изделия — 41327, категория — ШР40. Приёмка — «5», год выпуска — 86–87.

Расшифровка обозначения

Маркировка ШР40У14НГ2 читается по элементам следующим образом:

ШР — тип соединителя;
40 — условный размер корпуса;
У — угловой патрубок;
14 — количество контактов;
Н — гайка для неэкранированного кабеля;
Г — вилка;
2 — комбинация контактов (8 штук диаметром 1,5 мм и 6 штук диаметром 2,5 мм);
Н — покрытие контактов никелем.

Технические характеристики

Соединитель оснащён 14 контактами. Восемь контактов диаметром 1,5 мм рассчитаны на ток до 20 А при сопротивлении не более 2,5 мОм. Шесть контактов диаметром 2,5 мм рассчитаны на ток до 35 А при сопротивлении не более 1 мОм. Общая токовая нагрузка достигает 230 А.

Сопротивление изоляции — не менее 5000 МОм. Исполнение негерметичное, климатическое исполнение УХЛ. Рабочий диапазон температур — от минус 60 до плюс 60 градусов Цельсия, смена температур возможна до плюс 110 градусов Цельсия.

Условия эксплуатации

Вилка выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате (30 g). Механические удары: одиночные до 5000 метров на секунду в квадрате (500 g) и многократные до 350 метров на секунду в квадрате (35 g). Изделие сохраняет работоспособность при пониженном давлении до 1,3 умноженное на 10 в минус четвёртой степени Паскаля.

Ресурс и совместимость

Минимальная наработка составляет 1000 часов, количество сочленений-расчленений — 500. Вилка совместима с розетками типа ШР40П14ЭГ2 или аналогичными.

Применение

Благодаря сочетанию контактов разного диаметра и высокой стойкости к механическим и климатическим нагрузкам, соединитель ШР40У14НГ2 применяется в радиоэлектронной аппаратуре, приборах и оборудовании для надёжного монтажа кабелей. Изделие подходит для эксплуатации в цепях постоянного и переменного тока с частотой до 3 МГц при амплитудном напряжении до 850 В.
