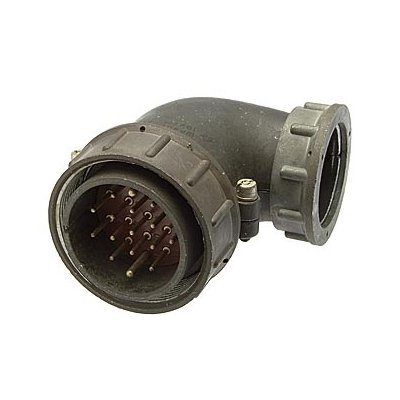

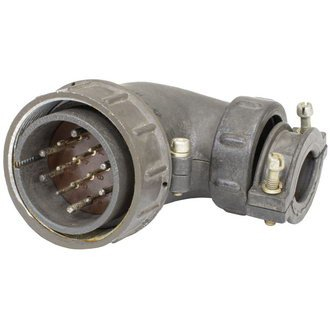

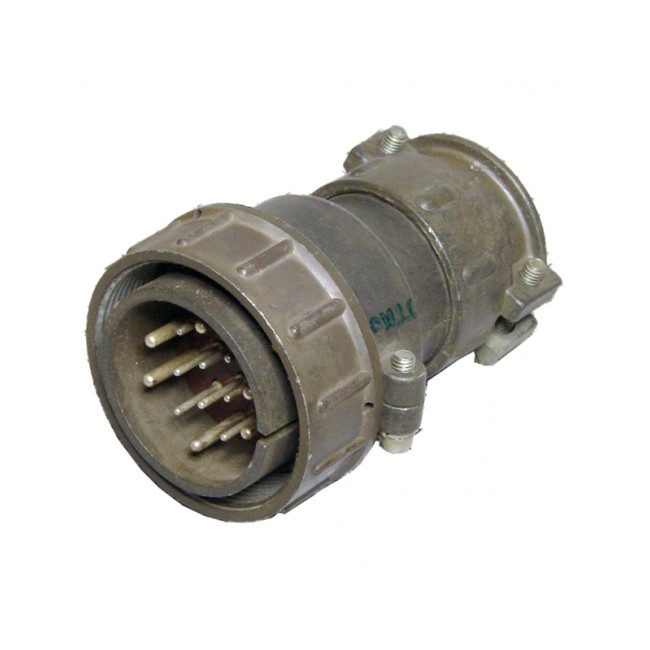

ШР40У14НГ2 — это кабельная вилка цилиндрического низкочастотного соединителя серии ШР общего промышленного назначения.

Расшифровка обозначения

• ШР — тип соединителя.

• 40 — условный размер корпуса.

• У — с угловым патрубком.

• 14 — количество контактов (8 шт. диаметром 1,5 мм и 6 шт. диаметром 2,5 мм).

• Н — для неэкранированного кабеля.

• Г — гайка патрубка.

• 2 — модификация.

Назначение

Предназначена для соединения электрических цепей постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение). Используется во внутренних и наружных условиях (при защите от пыли, воды, дождя и солнечного излучения) в климатическом исполнении УХЛ.

Электрические характеристики

Максимальное рабочее напряжение — 850 В, сопротивление изоляции не менее 5000 МОм. Рабочий ток на контакт: до 20 А для Ø1,5 мм и до 35 А для Ø2,5 мм (общая нагрузка до 230 А). Сопротивление контакта: 2,5 мОм (Ø1,5 мм) и 1 мОм (Ø2,5 мм).

Механические характеристики

Выдерживает синусоидальную вибрацию (1–5000 Гц, ускорение 300 м/с²), одиночные удары (5000 м/с²), многократные удары (350 м/с²) и линейные нагрузки (2000 м/с²). Количество сочленений-расчленений — 500, наработка не менее 1000 часов.

Климатические характеристики

Рабочая температура: от -60 до +60 °С (смена температур до +110 °С с учетом перегрева контактов). Работает при пониженном давлении 1,3×10⁻⁴ Па.
