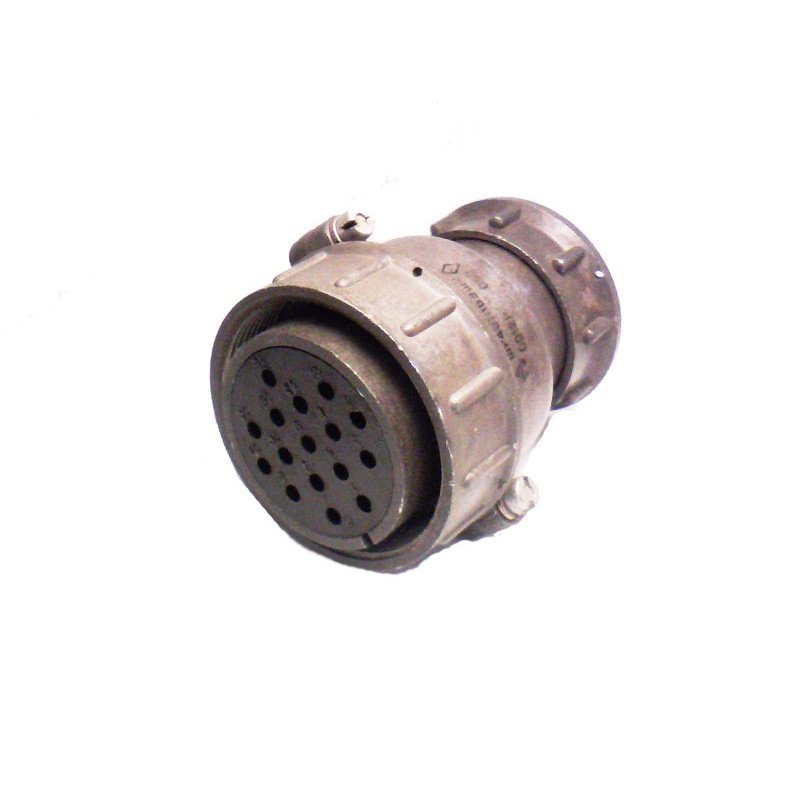

ШР40У14ЭШ2 — это кабельная розетка низкочастотного цилиндрического соединителя с угловым патрубком для экранированного кабеля.

Применение

Предназначена для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в электро- и радиоаппаратуре, включая приборы с экранированными кабелями.
Изготавливается для внутреннего монтажа в климатическом исполнении УХЛ2 (по ГОСТ 15150-69), допускается наружное применение при защите от дождя, динамической пыли и солнечного излучения.
Широко используется в электронике, контрольно-измерительных приборах и промышленном оборудовании. ?

Характеристики

• Количество контактов: 14 (8 шт. диаметром 1,5 мм, 6 шт. диаметром 2,5 мм). ?

• Максимальный ток на контакт: 20 А (?1,5 мм), 35 А (?2,5 мм); общая токовая нагрузка до 230 А. ?

• Рабочая частота: до 3 МГц, напряжение: до 850 В (амплитудное).

• Сопротивление контактов: не более 2,5 мОм (?1,5 мм), 1 мОм (?2,5 мм). ?

• Рабочая температура: от -60 до +60 °C (с перегревом контактов до +110 °C).

• Вибрация: синусоидальная 1–5000 Гц (до 300 м/с?), удары до 5000 м/с?; наработка 1000 ч, 500 сочленений-расчленений.

• Сопротивление изоляции: не менее 5000 МОм.
